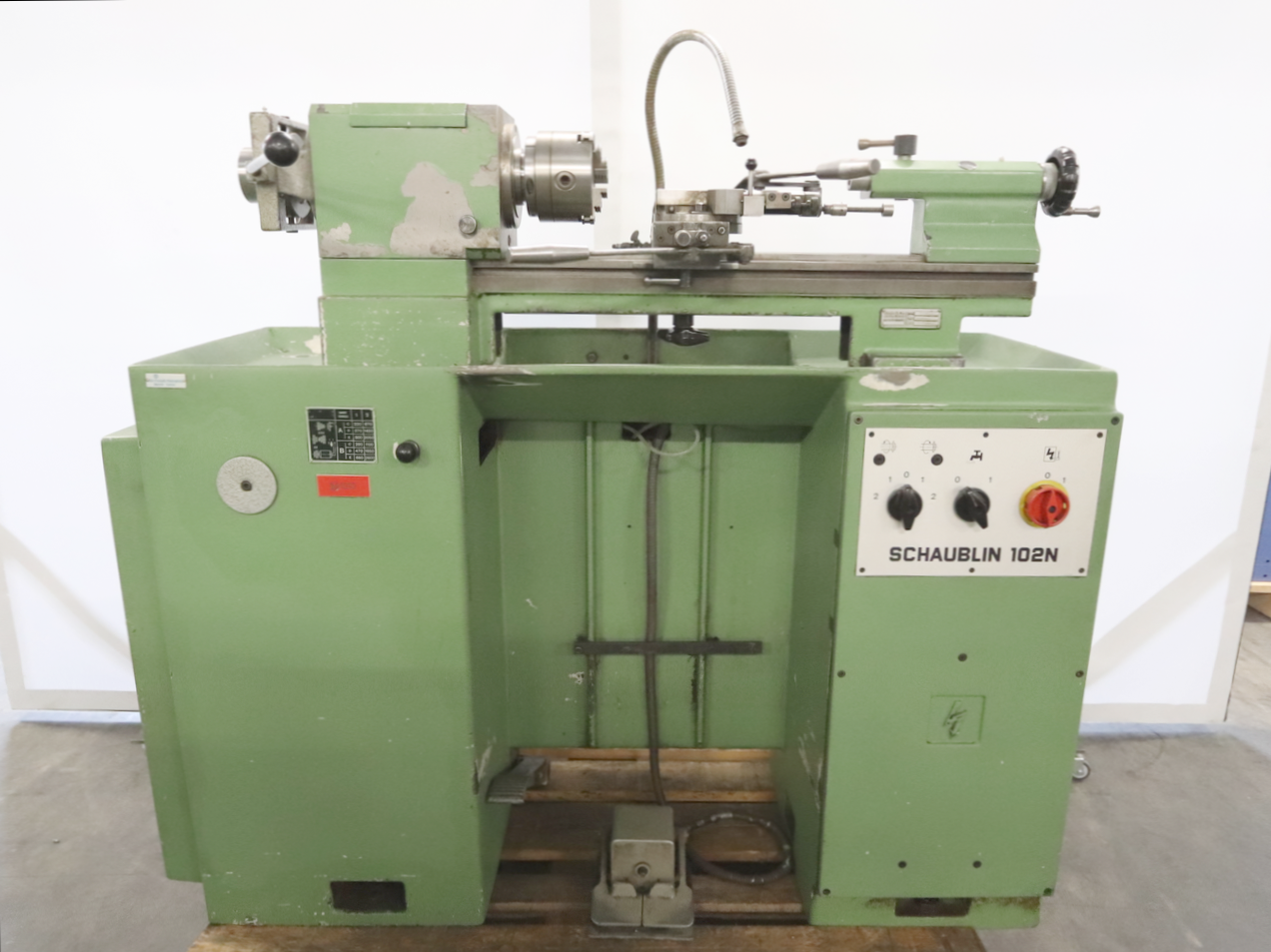

SCHAUBLIN 102 N-80
Télécharger la fiche technique (PDF)
Besoin d'aide? Contactez-nous sur WhatsApp!
SCHAUBLIN 102 N-80 is a Tour outilleur, conçu pour précision, grande exactitude et fiabilité. Capacité: hauteur de pointes 102 mm, distance entre pointes 375 mm, Ø au‑dessus du chariot 120 mm, Ø au‑dessus du banc 200 mm, alésage broche 45 mm, mandrin 3‑morses Ø100 mm, pince 38 F, cône contre-poupée 2 CM. Caractéristiques: 90–2600 t/min (variateur), 3×380 V 50 Hz, moteur broche 1.5 CV, poids ≈550 kg, L1200×l600×H1400, socle fonte, interrupteur-inverseur à pédale. Accessoires: dispositif d'arrosage, serrage rapide, contre-poupée de perçage. Permet tolérances serrées; secteurs: automobile, horlogerie, outillage, aéronautique, médical.
| Hauteur de pointes | 102 mm |
| Distance entre pointes | 375 mm |
| Diamètre admis au-dessus du chariot | 120 mm |
| Diamètre admis au-dessus du banc | 200 mm |
| Alésage de la broche | 45 mm |
| Pince type | 38 F |

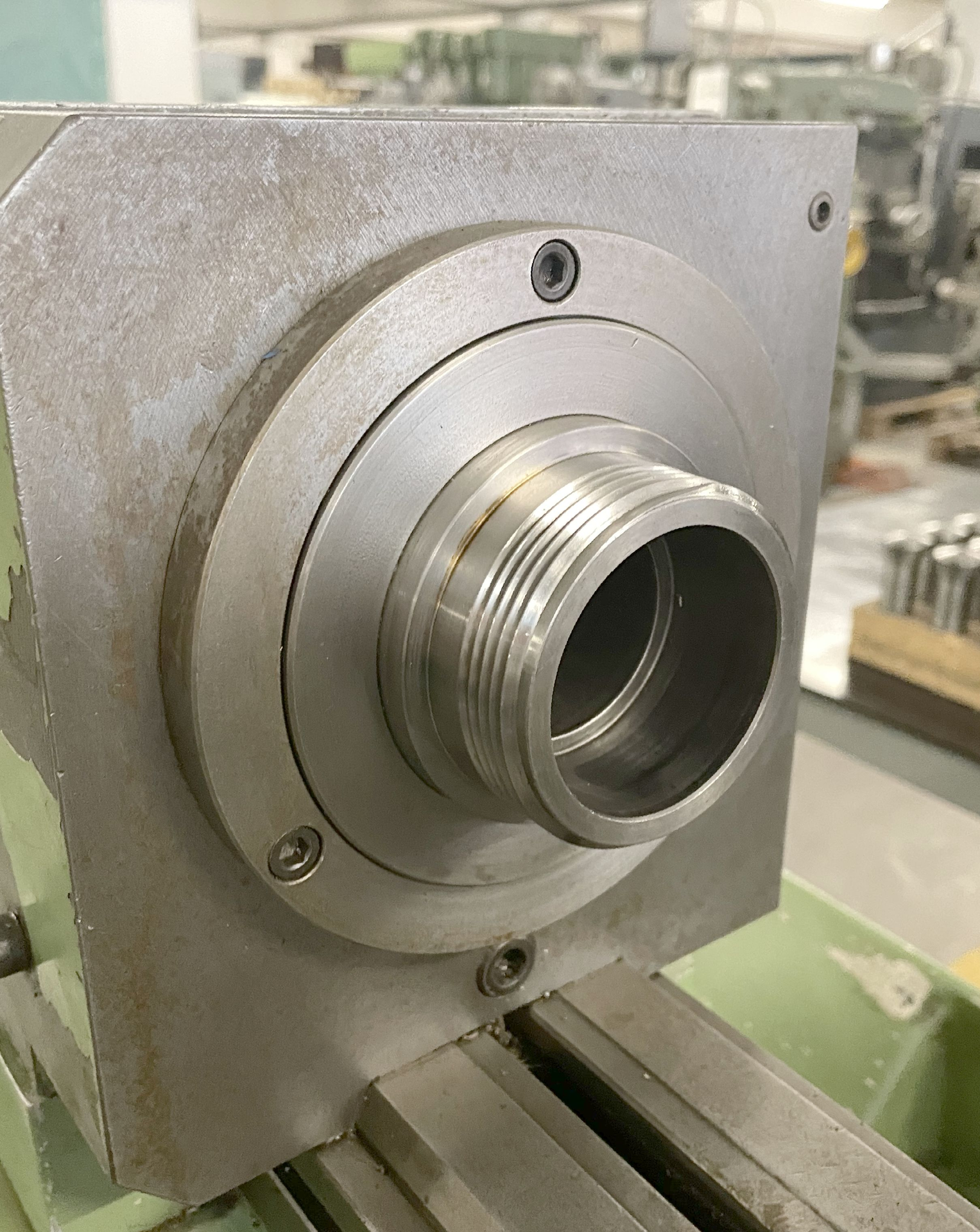

| Nez de broche : Filetage | |
| Vitesses de broche: | |
| Variateur (réglage progressif) | |
| de | 90 t/min |
| à | 2600 t/min |
| Cône de la contre-poupée : | 2 CM |
| Branchement 50 Hz 3x | 380 Volt |
| Moteur de la broche | 1.5 CV |
| Poids de la machine env. | 550 kg |
| Encombrement machine: | |
| Longueur | 1200 mm |
| Largeur | 600 mm |
| Hauteur | 1400 mm |
| Accessoires divers: | |
| Exécution sur socle en fonte: | |
| Interrupteur-inverseur à pédales | |
| Dispositif d'arrosage | |
| Mandrin 3-chiens Ø | 100 mm |
| Dispositif de serrage rapide | |
| Contre-poupée de perçage |
