ACIERA 23
Télécharger la fiche technique (PDF)
Besoin d'aide? Contactez-nous sur WhatsApp!

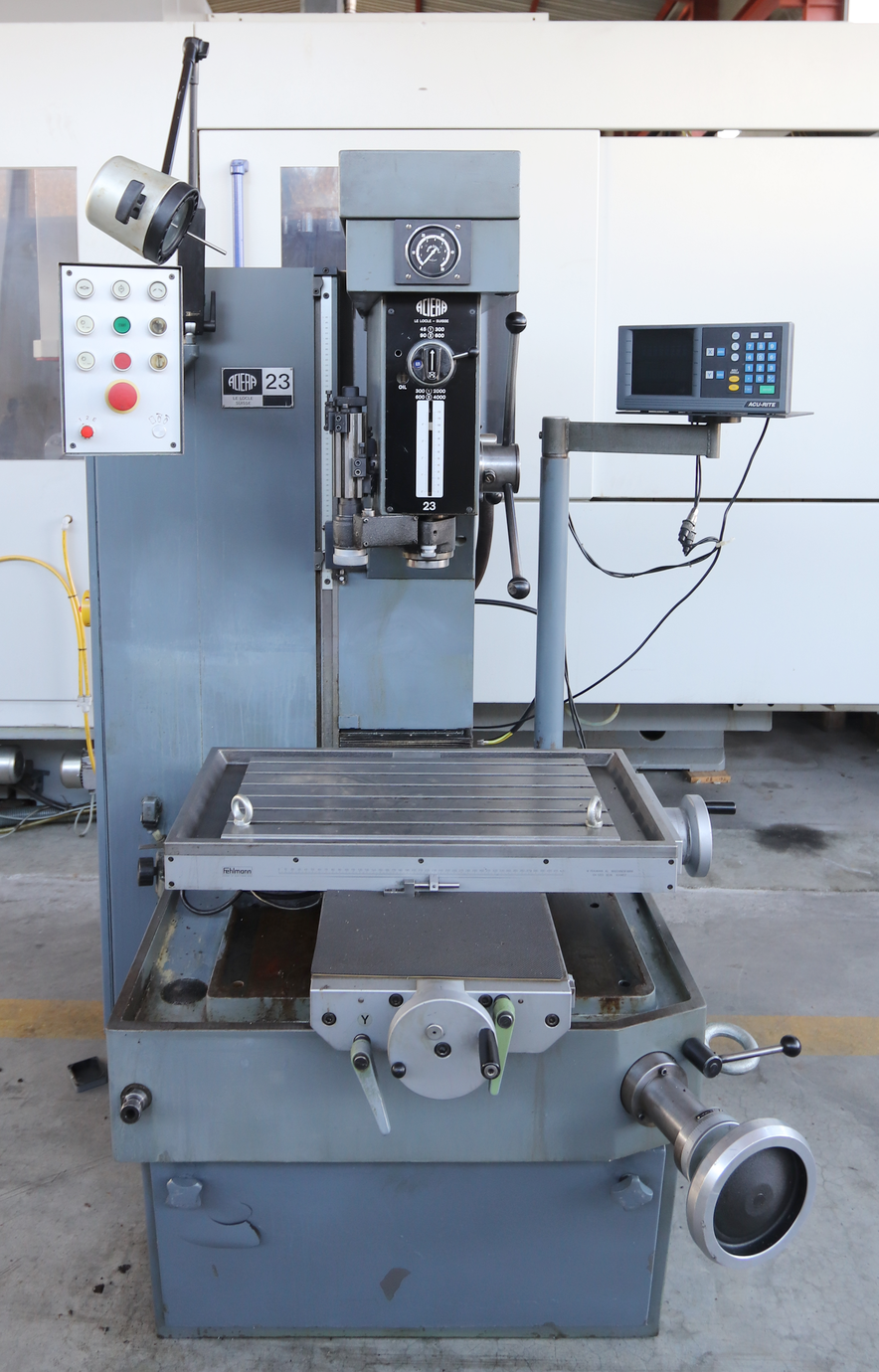

ACIERA 23 est une Perceuse à colonne conçue pour des usinages de précision, grande exactitude et fiabilité. Capacités: table 760×400 mm, surface 600×320 mm, rainure T 12H8, hauteur 810 mm; perçage Ø23 mm, taraudage M18, course broche 120 mm, table‑nez 110–570 mm; courses X500 Y300 Z460 mm. Spécifications: broche continu 45–4000 tr/min, avance verticale jusqu’à 800 mm/min, fourreau 6 vitesses 0.04–0.6 mm/t; alimentation 3×380 V 50 Hz; poids ≈2050 kg; dims 1700×1400×2100 mm. Accessoires: afficheur 2 axes ACU RITE, dispositif taraudage, lampe, changement rapide, jeu de brides, frein broche, butée revolver. Tolérances serrées; secteurs: automobile, construction machines, aérospatial, médical, horlogerie.

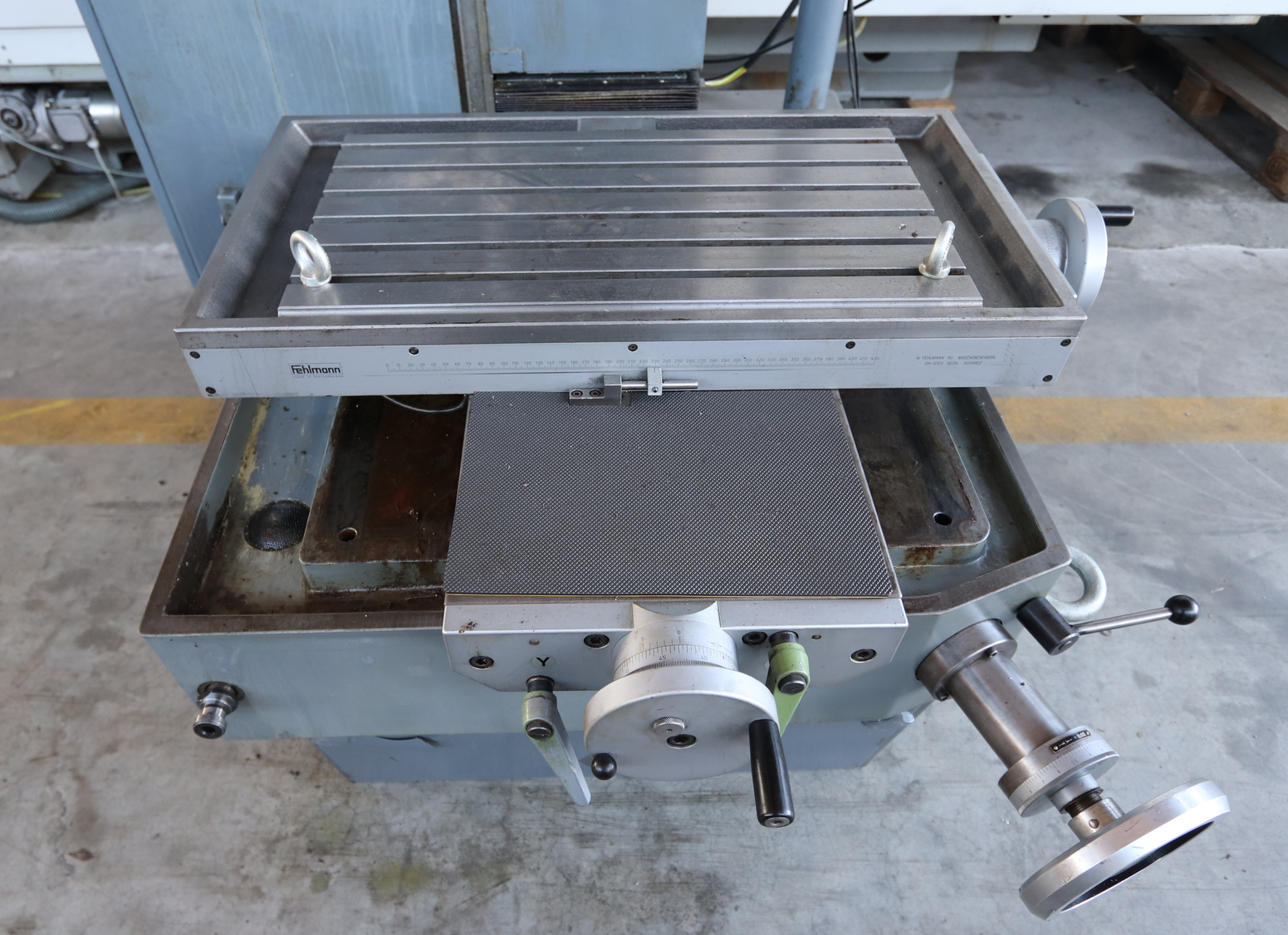

| Longueur de la table | 760 mm |
| Largeur de la table | 400 mm |
| Surface de serrage: | |
| Longueur | 600 mm |
| Largeur | 320 mm |
| Largeur rainures en T | 12H8 mm |
| Hauteur table au-dessus sol | 810 mm |
| Capacité de perçage dans l'acier | 23 mm |
| Capacité de taraudage acier M | 18 |
| Profondeur de perçage (course de broche) | 120 mm |
| Distance max. table - | |
| nez de broche | 110 - 570 mm |
| Course longitudinale (axe-X) | 500 mm |
| Course transversale (Y) | 300 mm |
| Course verticale (axe-Z) | 460 mm |
| Vitesses de broche: | |
| Variateur (réglage progressif) | |
| de | 45 t/min |
| à | 4000 t/min |
| Avance verticale: | |
| de | mm/min |
| à | 800 mm/min |
| Vitesse d'avance du fourreau: | |
| nombre (étages) | 6 |
| de | 0.04 mm/t |
| à | 0.6 mm/t |
| Branchement 50 Hz 3x | 380 Volt |
| Poids de la machine env. | 2050 kg |
| Encombrement machine: | |
| Longueur | 1700 mm |
| Largeur | 1400 mm |
| Hauteur | 2100 mm |
| Accessoires divers: | |

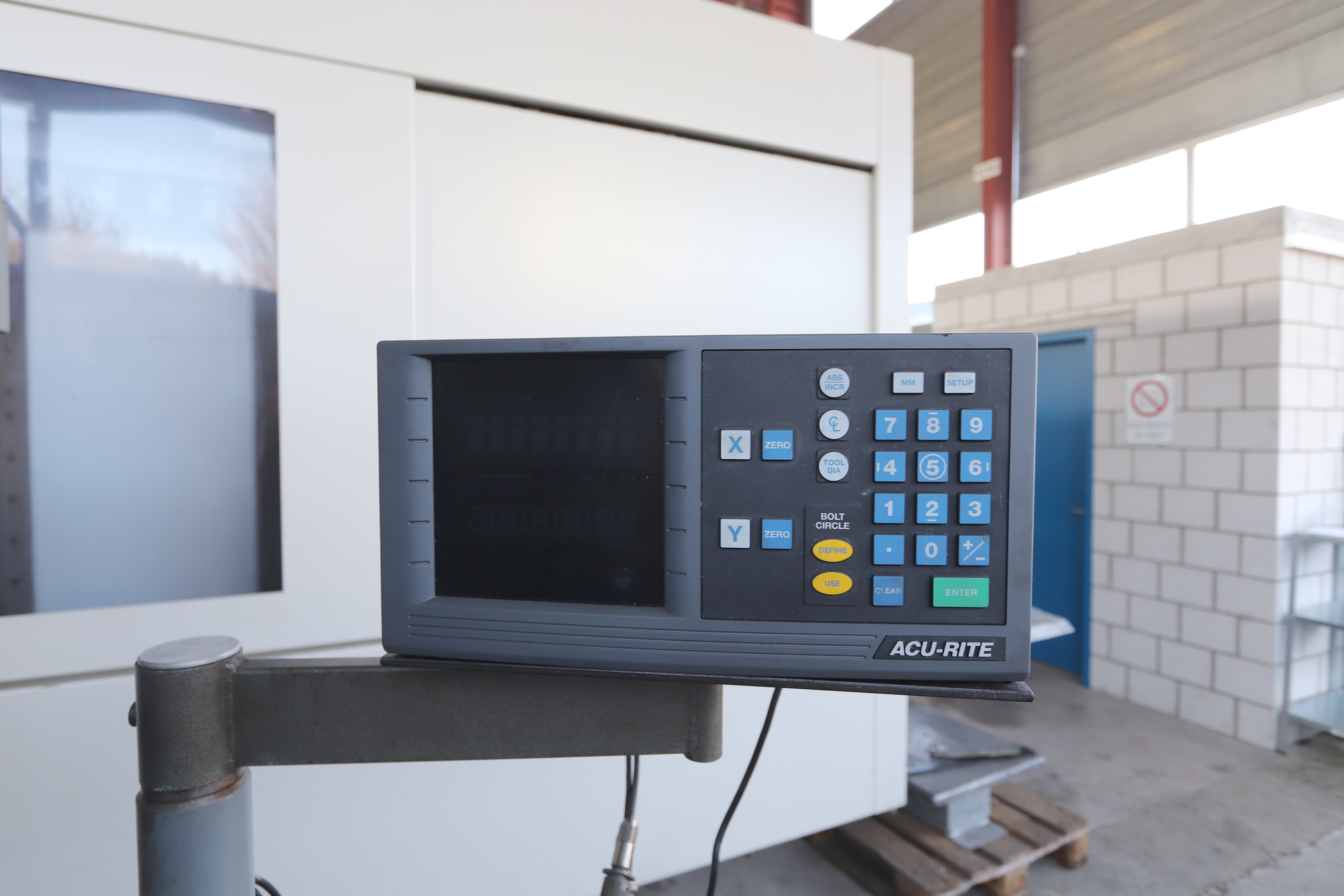

| Visualisateur digital, nombre d'axes: | 2 |
| Fabricant | ACU RITE |
| Dispositif de taraudage | |
| Lampe | |
| Dispositif changement rapide | |

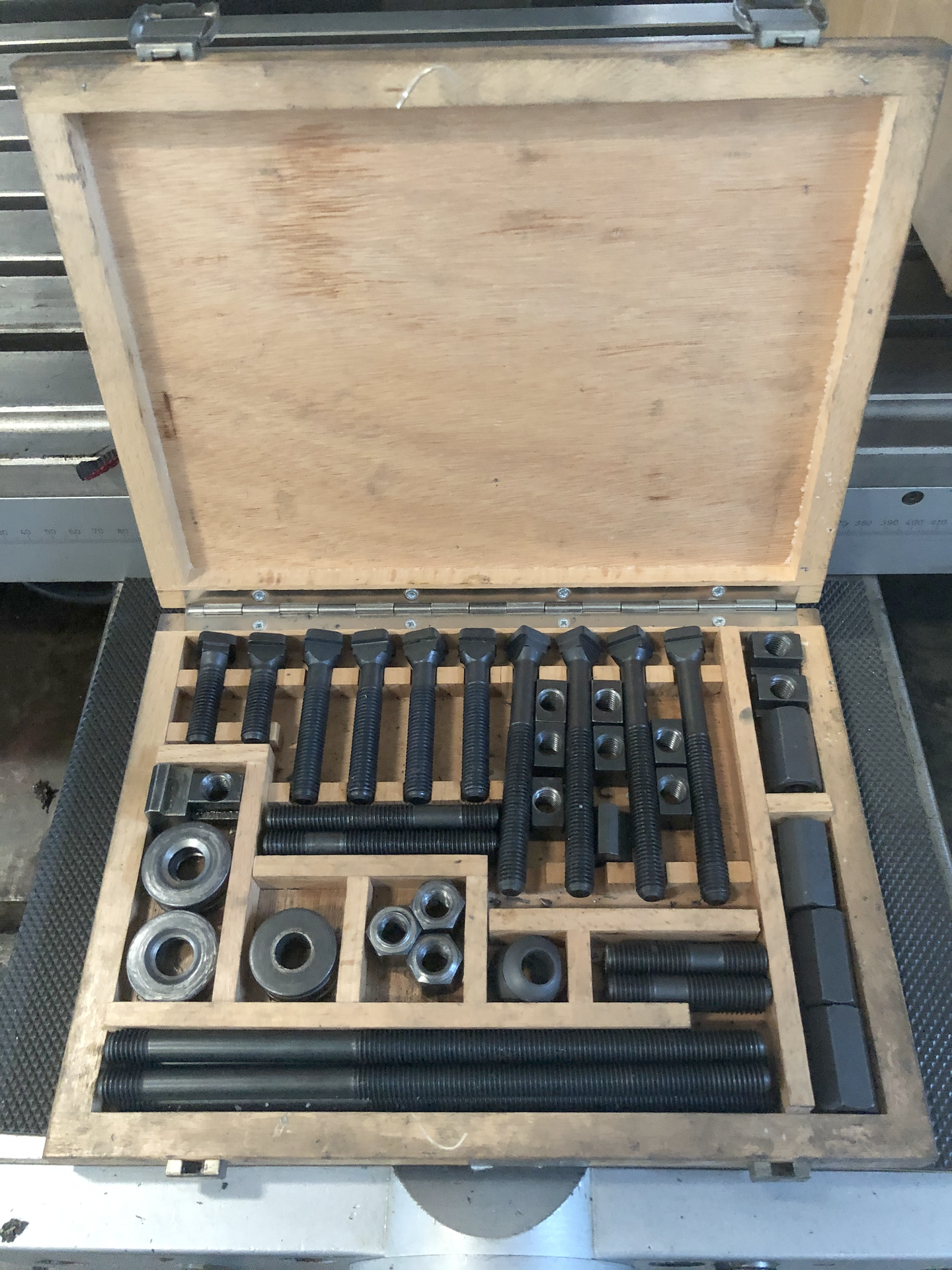

| Jeu de brides de serrage | |
| Frein de la broche | |
| Butée revolver |
