SCHAUBLIN 13
Télécharger la fiche technique (PDF)
Besoin d'aide? Contactez-nous sur WhatsApp!

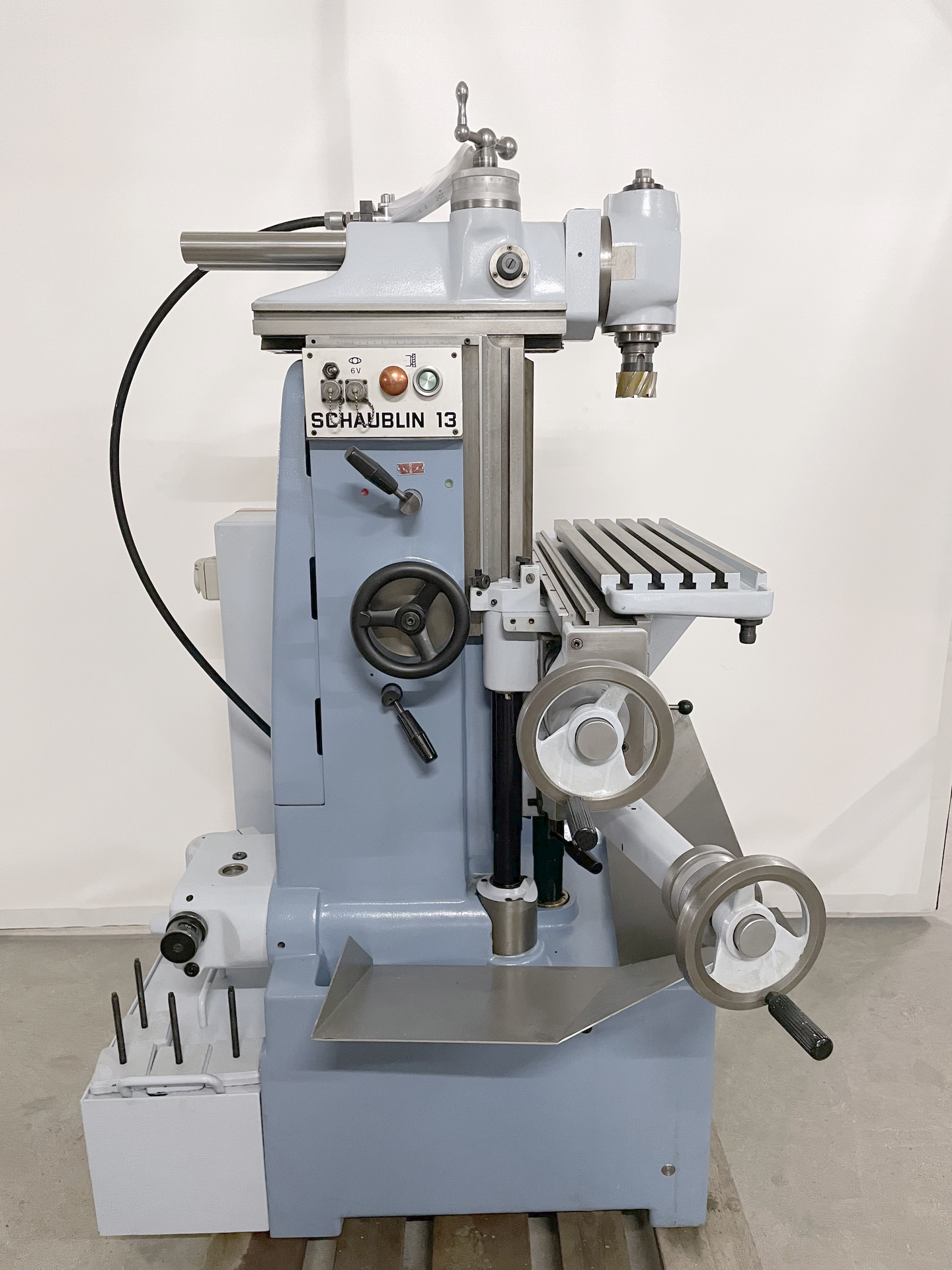

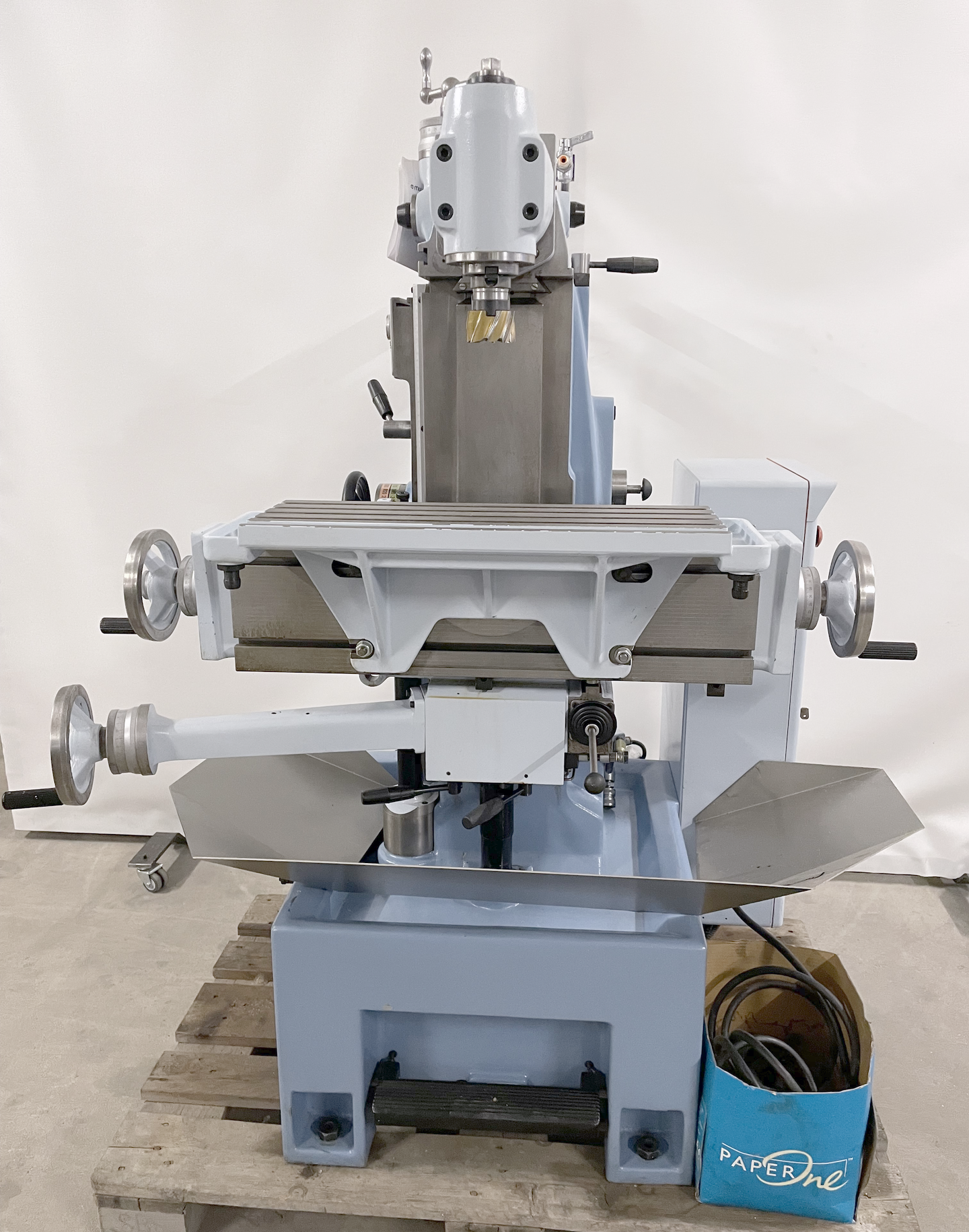

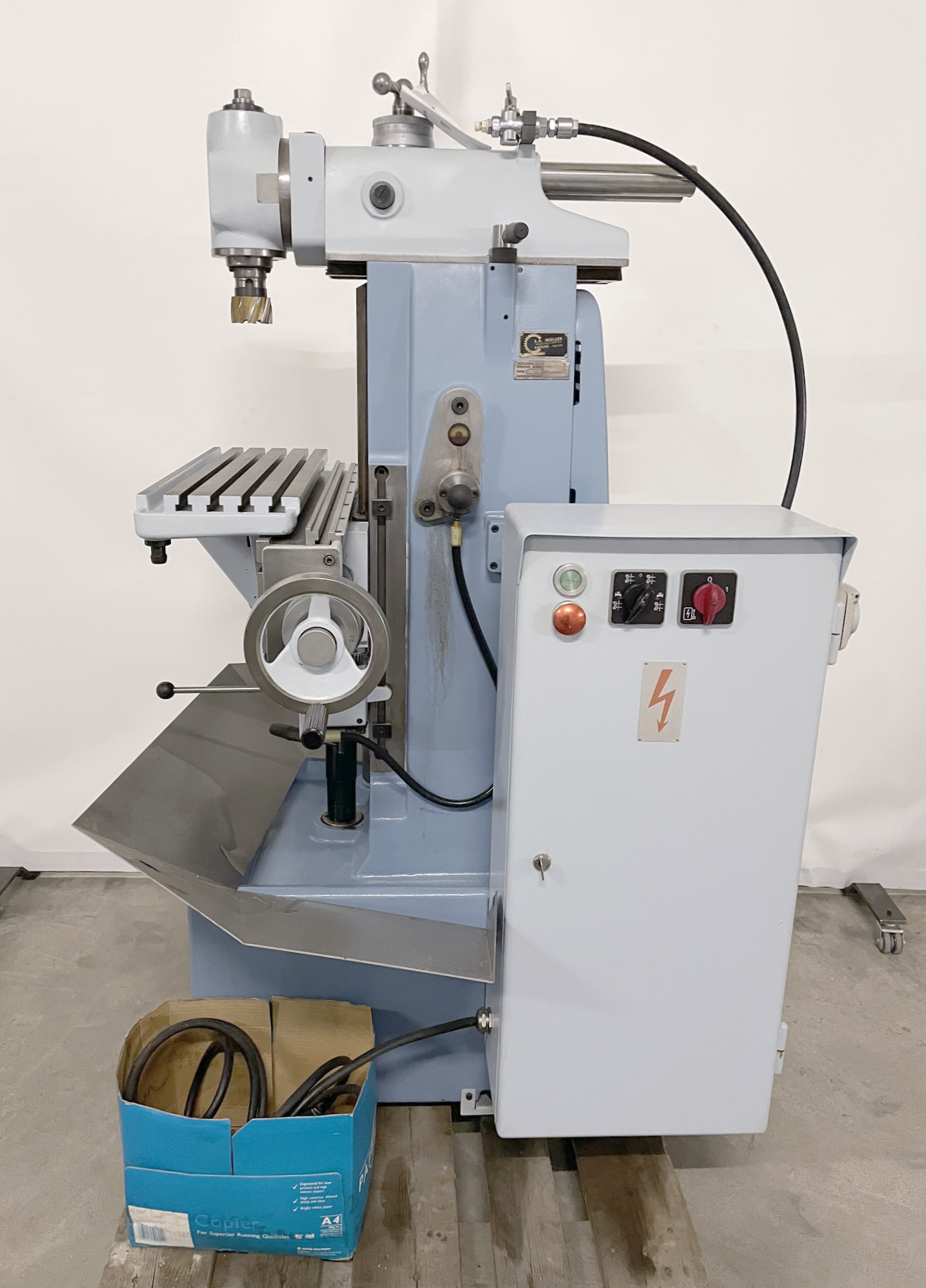

SCHAUBLIN 13 est une fraiseuse universelle pour usinage de précision, offrant grande exactitude et fiabilité. Table 600×210 mm; courses X260 Y150 Z310 mm. Cône broche ISO30, variateur 58–2000 tr/min. 10 avances 12–400 mm/min; avances rapides X/Z 1,2 m/min. Alimentation 3×380 V 50 Hz, 4 CV; poids ~750 kg; dimensions 1500×1100×1600 mm. Accessoires: refroidissement, table rigide, tête verticale. Permet tolérances strictes; domaines: automobile, horlogerie, outillage, aérospatial, médical.

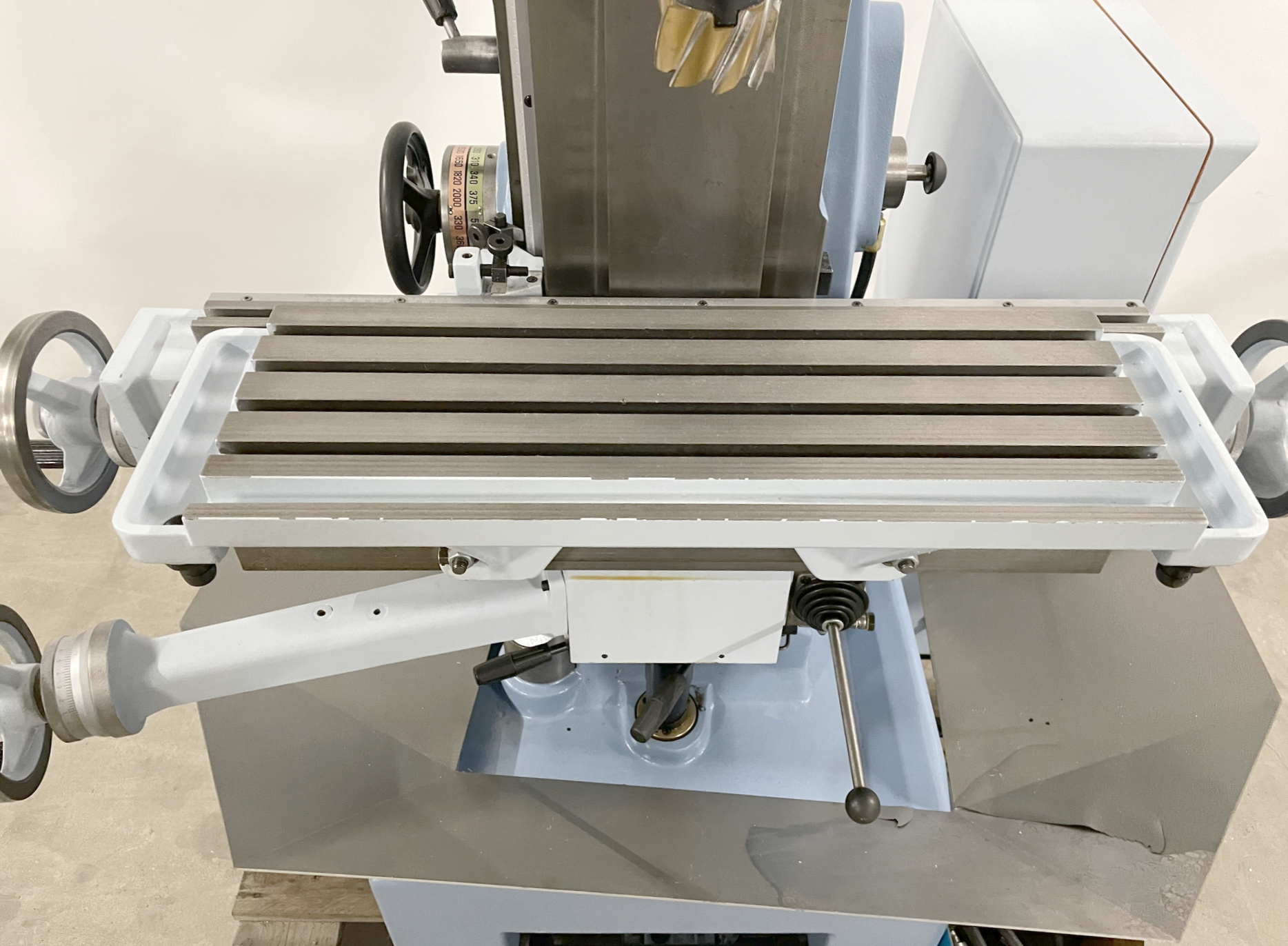

| Longueur de la table | 600 mm |
| Largeur de la table | 210 mm |
| Course longitudinale (axe-X) | 260 mm |
| Course transversale (axe-y) | 150 mm |
| Course verticale (axe-Z) | 310 mm |
| Vitesses de broche: | |
| Variateur (réglage progressif) | |
| de | 58 t/min |
| à | 2000 t/min |
| Cône de la broche | 30 ISO |
| Avances: nombre | 10 |
| longitudinale de | 12.0 mm/min |
| à | 400 mm/min |
| Verticale de | 12.0 mm/min |
| à | 400 mm/min |
| Avances rapide: | |
| Longitudinale | 1.2 m/min |
| Verticale | 1.2 m/min |
| Branchement 50 Hz 3x | 380 Volt |
| Puissance totale installée | 4 CV |
| Poids de la machine env. | 750 kg |
| Encombrement machine: | |
| Longueur | 1500 mm |
| Largeur | 1100 mm |
| Hauteur | 1600 mm |
| Accessoires divers: | |
| Dispositif d'arrosage | |
| Table fixe | |

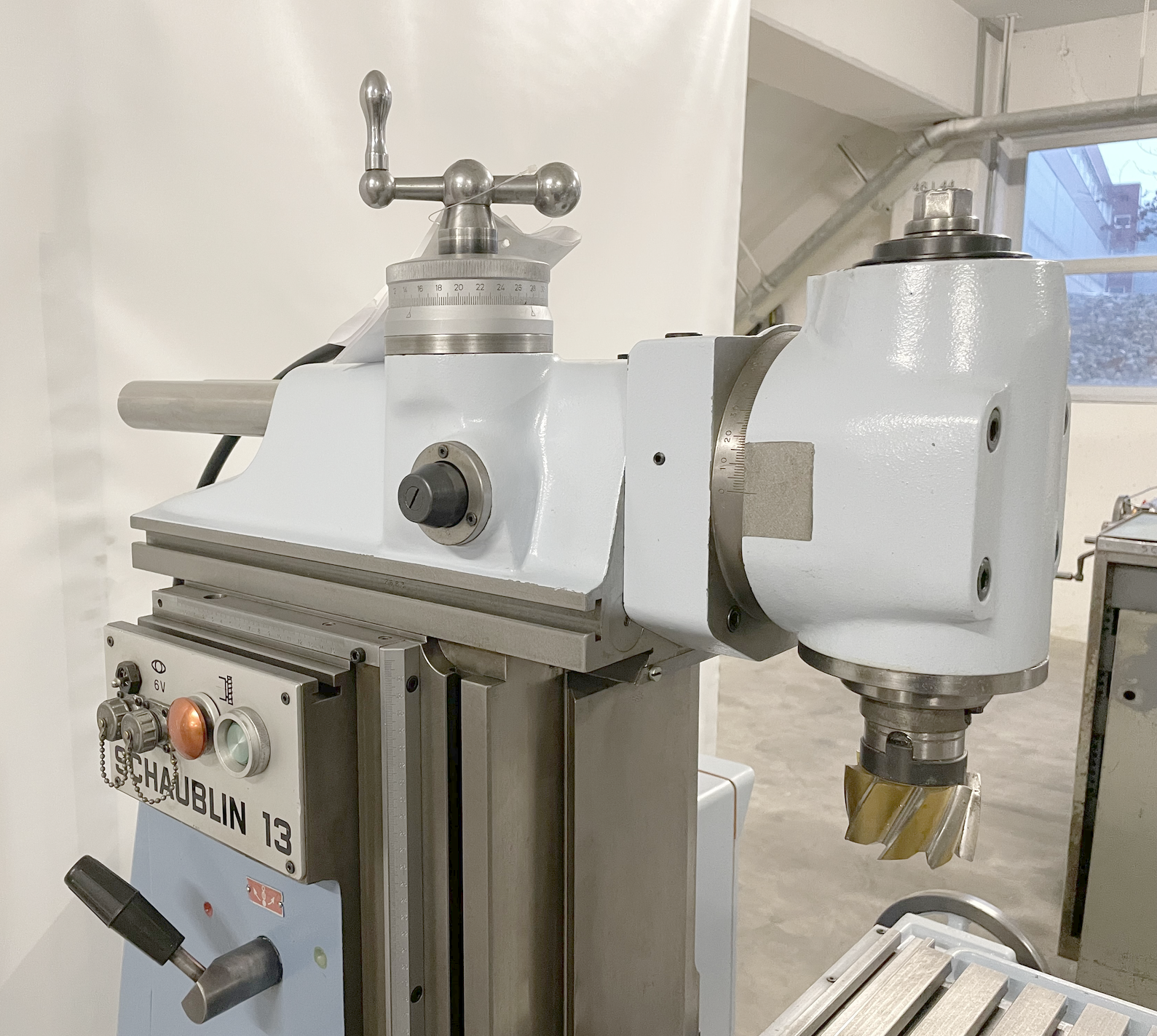

| Tête verticale |
