SCHAUBLIN 102
Télécharger la fiche technique (PDF)
Besoin d'aide? Contactez-nous sur WhatsApp!

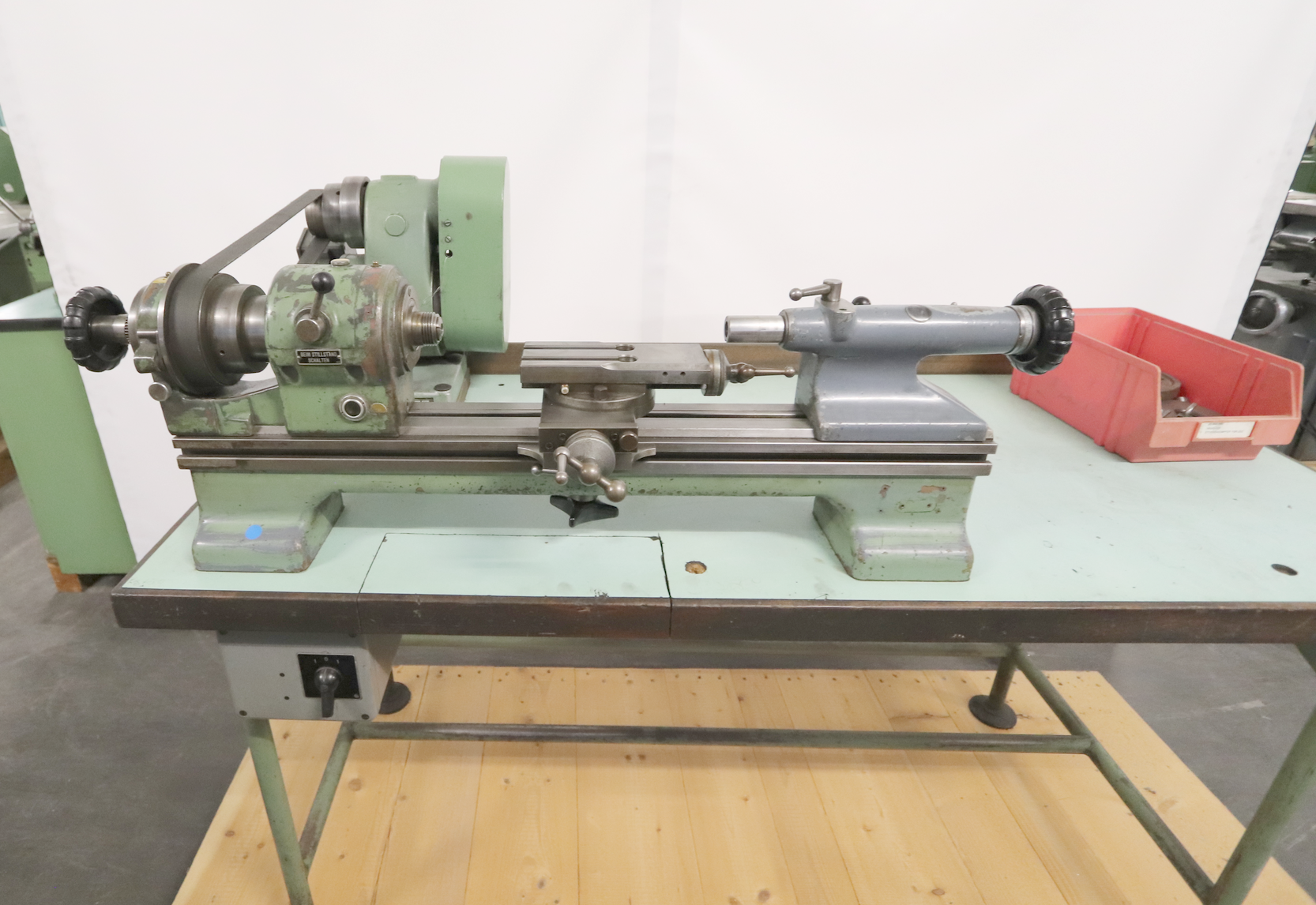

SCHAUBLIN 102 est un tour outilleur conçu pour des usinages de grande précision, offrant haute exactitude et fiabilité. Capacités: hauteur de pointes 102 mm, distance entre pointes 375 mm, diamètre admis au‑dessus du chariot 120 mm et au‑dessus du banc 200 mm; cône de contre‑poupée 2 CM. Caractéristiques: broche 12 vitesses 45–2800 t/min, moteur broche 0,5 CV, alimentation 3x 380 V 50 Hz; dimensions machine L1200×l700×H500 mm; poids env. 250 kg. Équipements: version pour établi avec établi L1600×l700×H850 mm, commande SIMONET, jeu de pinces W20. Permet d'atteindre des tolérances strictes; adapté à l'horlogerie, l'outillage de précision, l'aéronautique, le médical et l'automobile
| Hauteur de pointes | 102 mm |
| Distance entre pointes | 375 mm |
| Diamètre admis au-dessus du chariot | 120 mm |
| Diamètre admis au-dessus du banc | 200 mm |
| Pince type | 20 W |
| Vitesses de broche: | |
| nombre (étages) | 12 |
| de | 45 t/min |
| à | 2800 t/min |

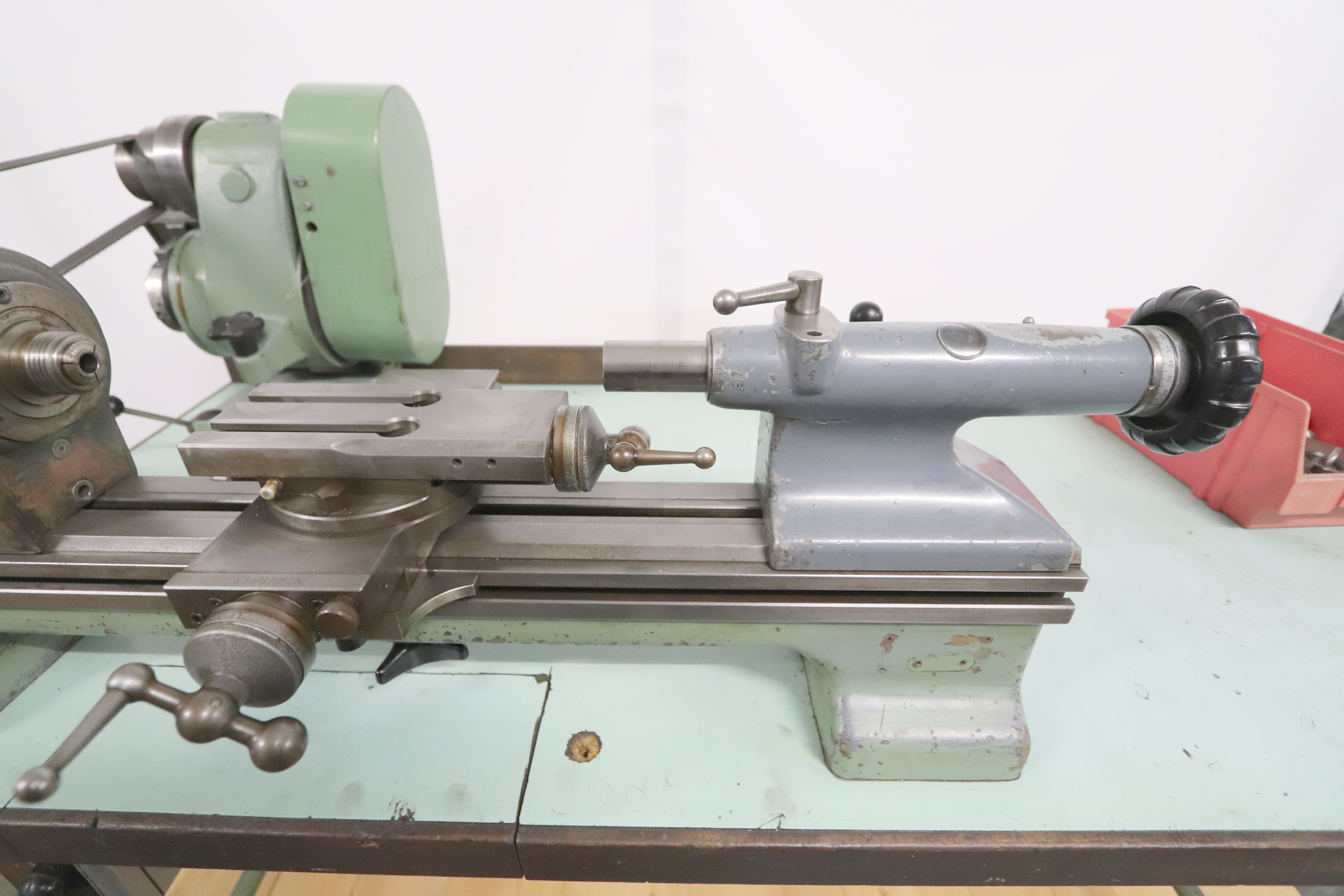

| Cône de la contre-poupée : | 2 CM |
| Branchement 50 Hz 3x | 380 Volt |
| Moteur de la broche | 0.5 CV |
| Poids de la machine env. | 250 kg |
| Encombrement machine: | |
| Longueur | 1200 mm |
| Largeur | 700 mm |
| Hauteur | 500 mm |
| Accessoires divers: | |

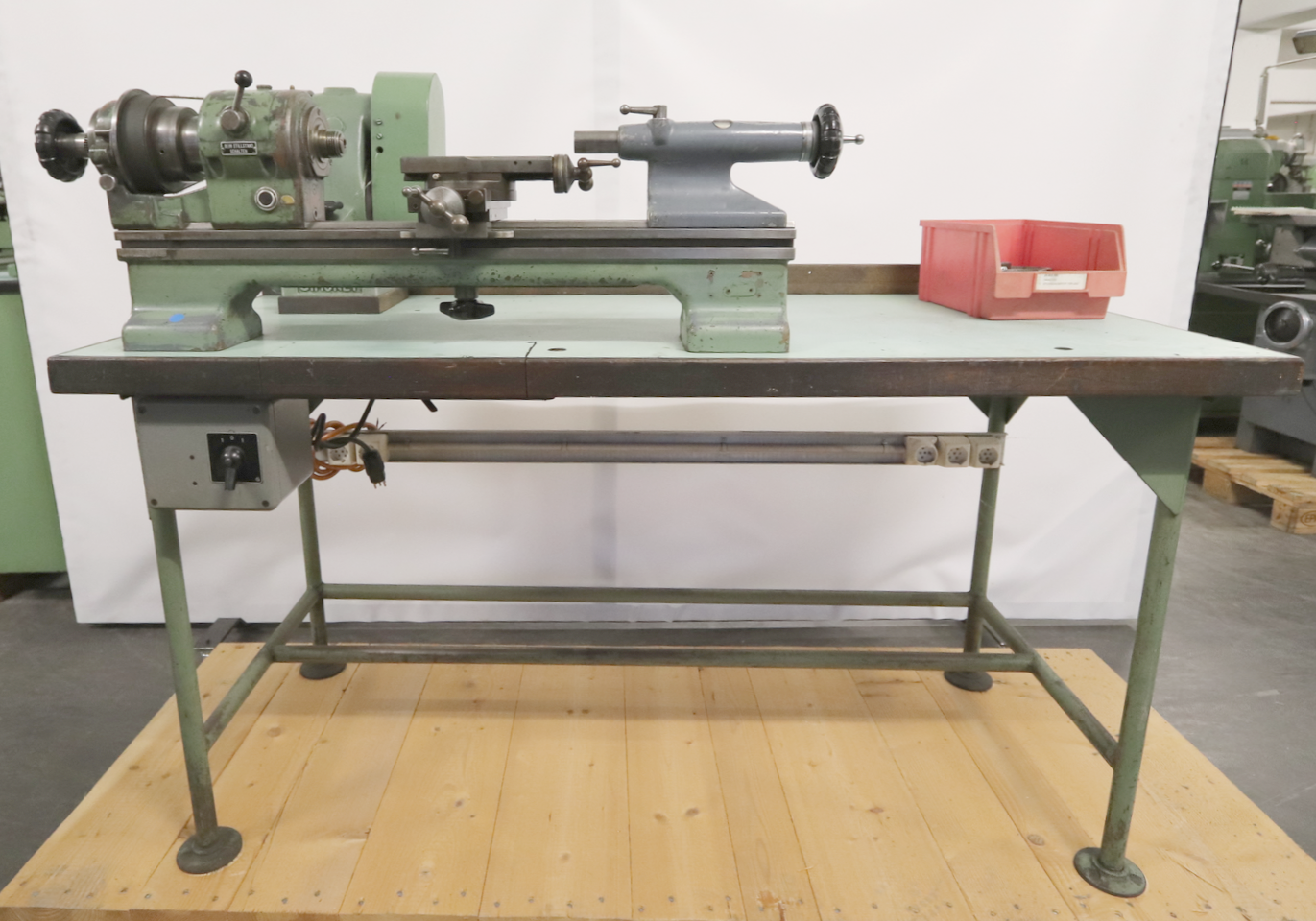

| Version pour établi: | |
| Etabli: | |
| Longueur | 1600 mm |
| Largeur | 700 mm |
| Hauteur | 850 mm |
| Commande individuelle | SIMONET |

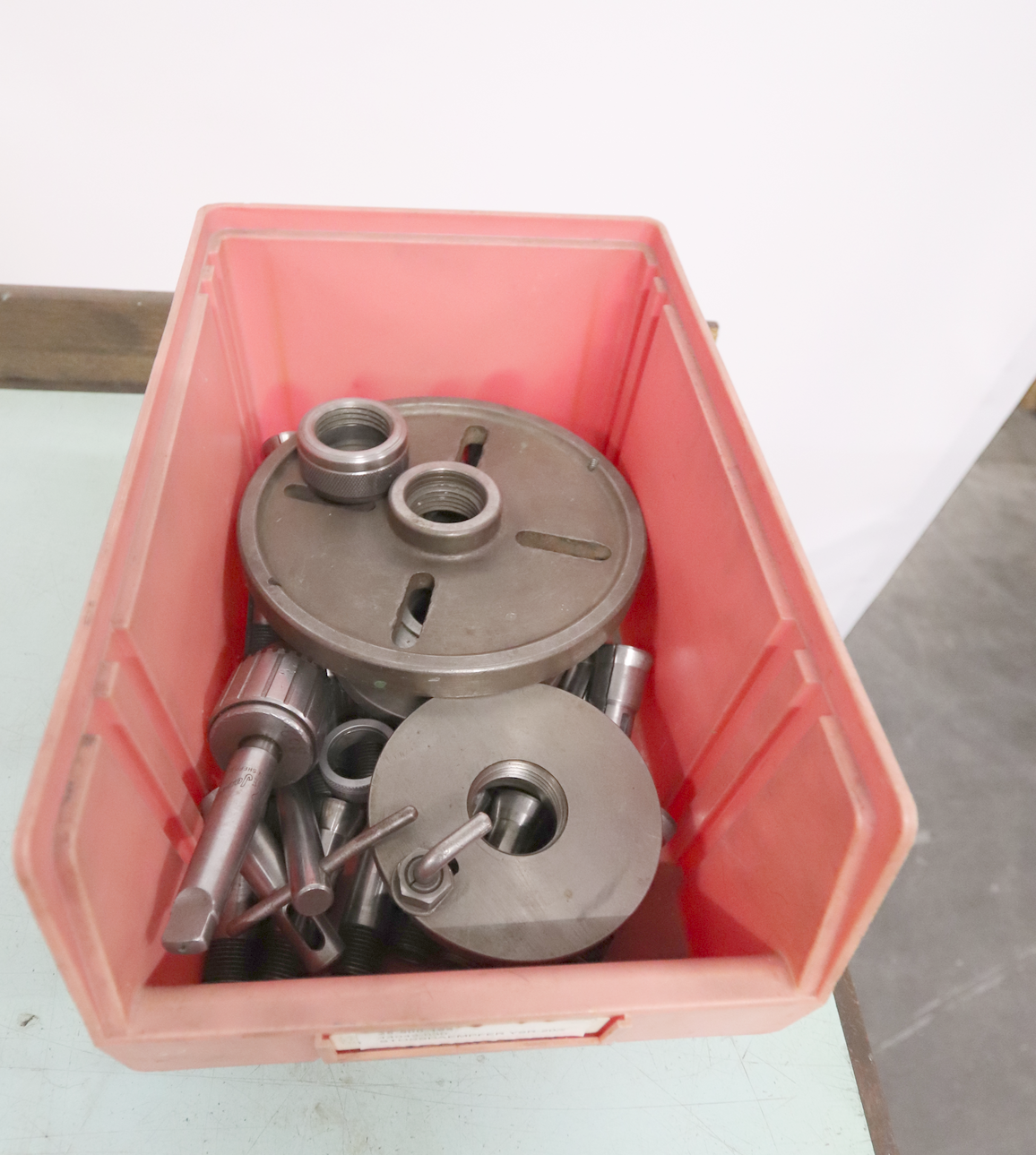

| Poupée avec réducteur à engrenages | |
| Plateaux entraîneurs | |
| Jeu de pinces | W20 |
