Technische Daten
Spitzenhöhe
175 mm
Spitzenweite
1000 mm
Werkstückgewicht zwischen Spitzen max.
130 kg
Werkstück Abmessungen:
Schleifscheibe links:
Durchmesser
400 mm
Breite
80 mm
Bohrung
127 mm
Schleifscheibe rechts:
Durchmesser
400 mm
Breite
80 mm
Bohrung
127 mm
B-Achse Auflösung max.
5 °
B-Achse Schwenkbereich (Automatisch)
15° + 205 °
Schleifscheibendrehzahlen:
Anzahl (Stufen)
2
bis
1670 / 2110 U/min
mit Hirthverzahnung
Schleifspindelstock drehbar (B-Achse)
5 °
Umfangsgeschwindigkeit
35 m/s
Längsschlitten:
Max. Weg
1050 mm
Auflösung
0.0001 mm
Vorschubgeschwindigkeit von
0.0001 - 10000 mm/min
Querschlitten:
Max. Weg
275 mm
Auflösung
0.0001 mm
Vorschubgeschwindigkeit von
0.0001 - 10000 mm/min
Werkstückspindelstock:
Drehzahlen:
von
30 U/min
bis
750 U/min
Drehbar
90 °
Spindelkonus: MK
5
Antriebsleistung
0.785 kW

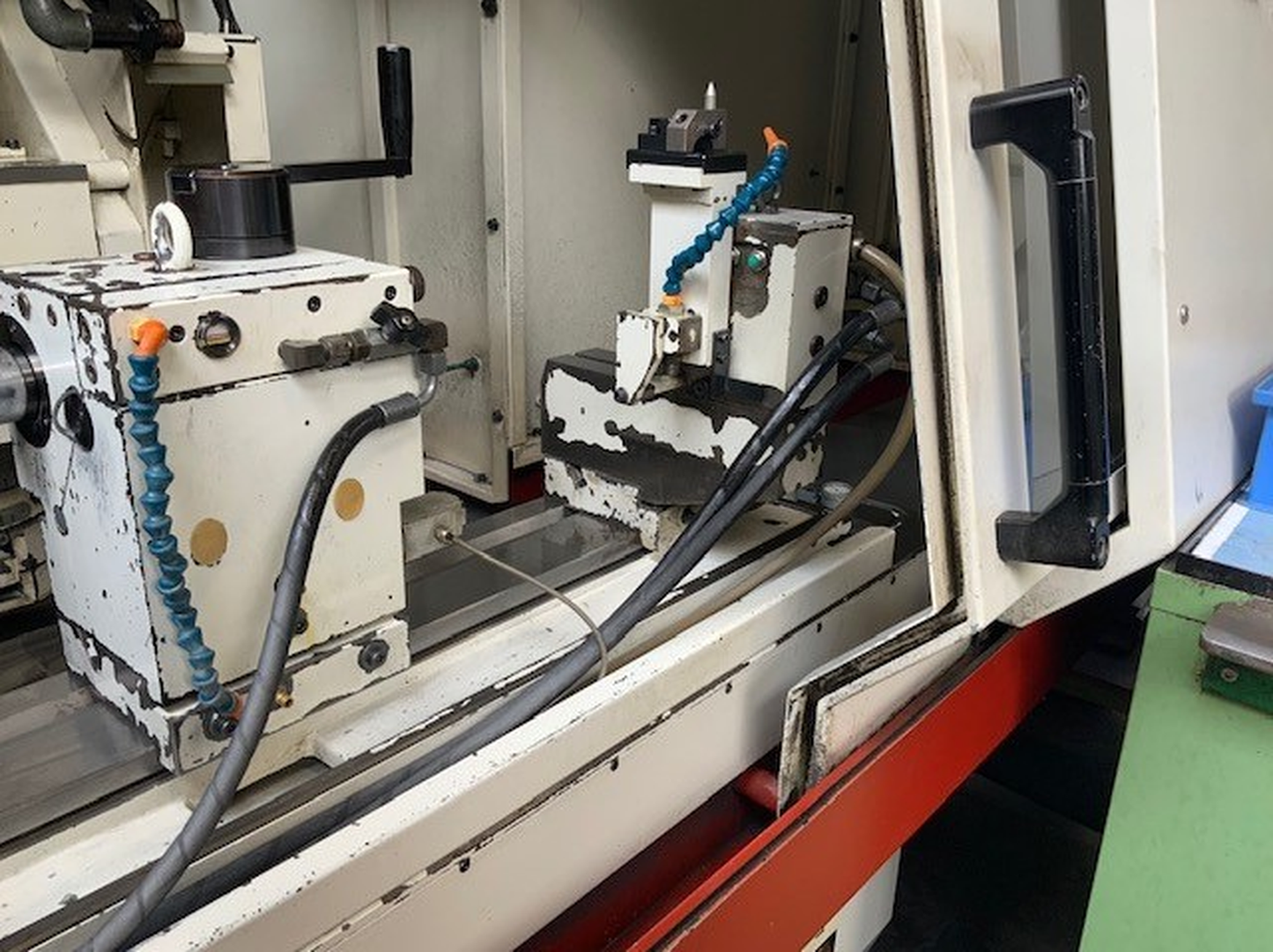

Reitstock:
Hydraulisch Rückfahrt
Reitstock-Pinolenaufnahme:
3 MK
Reitstock Pinolenweg
35 mm
Max Schrägstellung des Tisches
8.5 °
Anschluss an Druckluft
5 bar
Anschluss 50 Hz 3x
400 Volt
Werkstückspindelmotor
7.5 kW
Gesamtleistungsbedarf
30 kVA
Maschinengewicht ca.
5100 kg
Abmessungen Maschine:
Länge
3750 mm
Breite
1200 mm
Höhe
2300 mm
Diverses Zubehör:

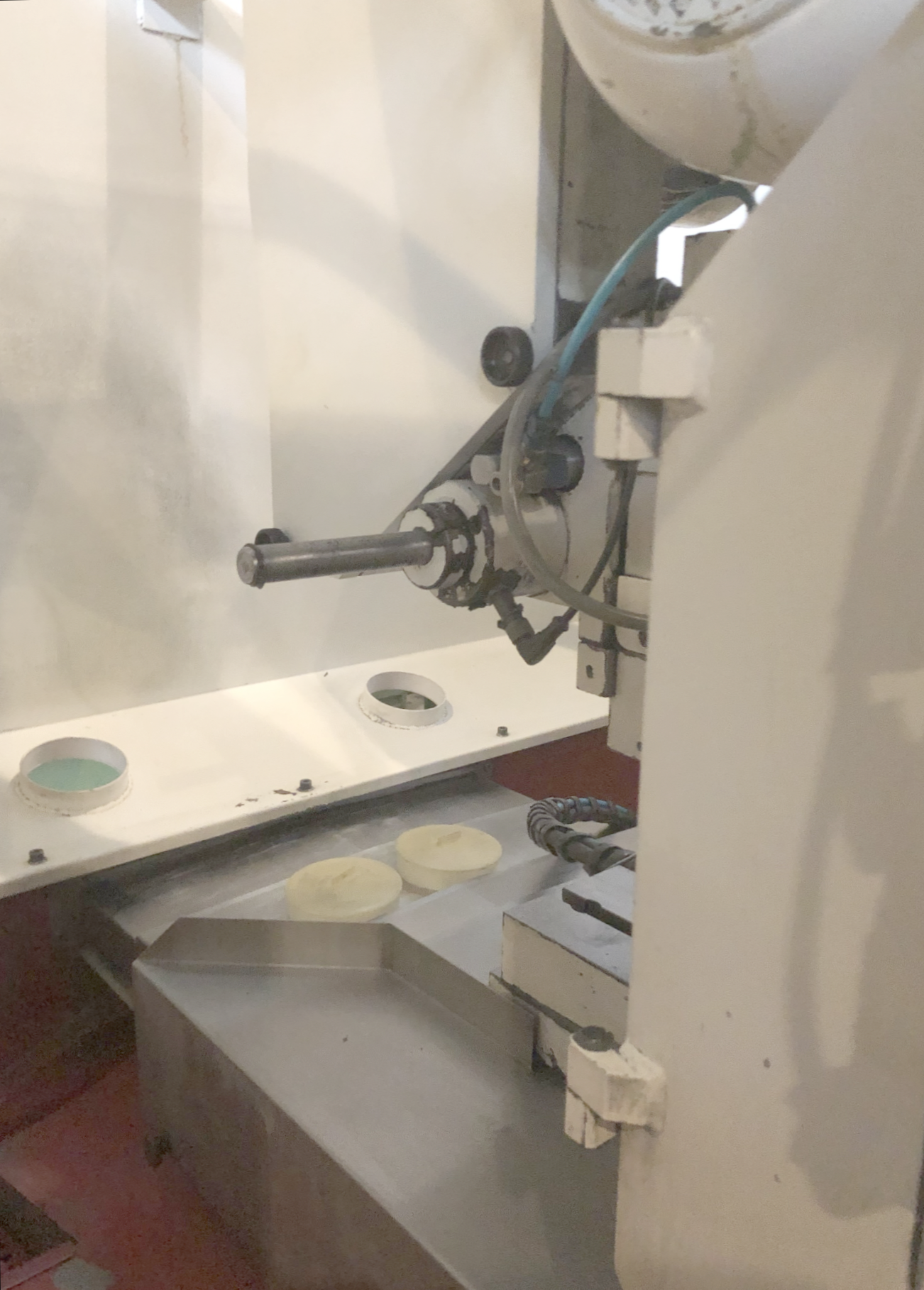

Innenschleifeinrichtung:
Anzahl Spindeln
1
bis
60000 U/min
Beleuchtung
Reitstock mit Feinverstellung

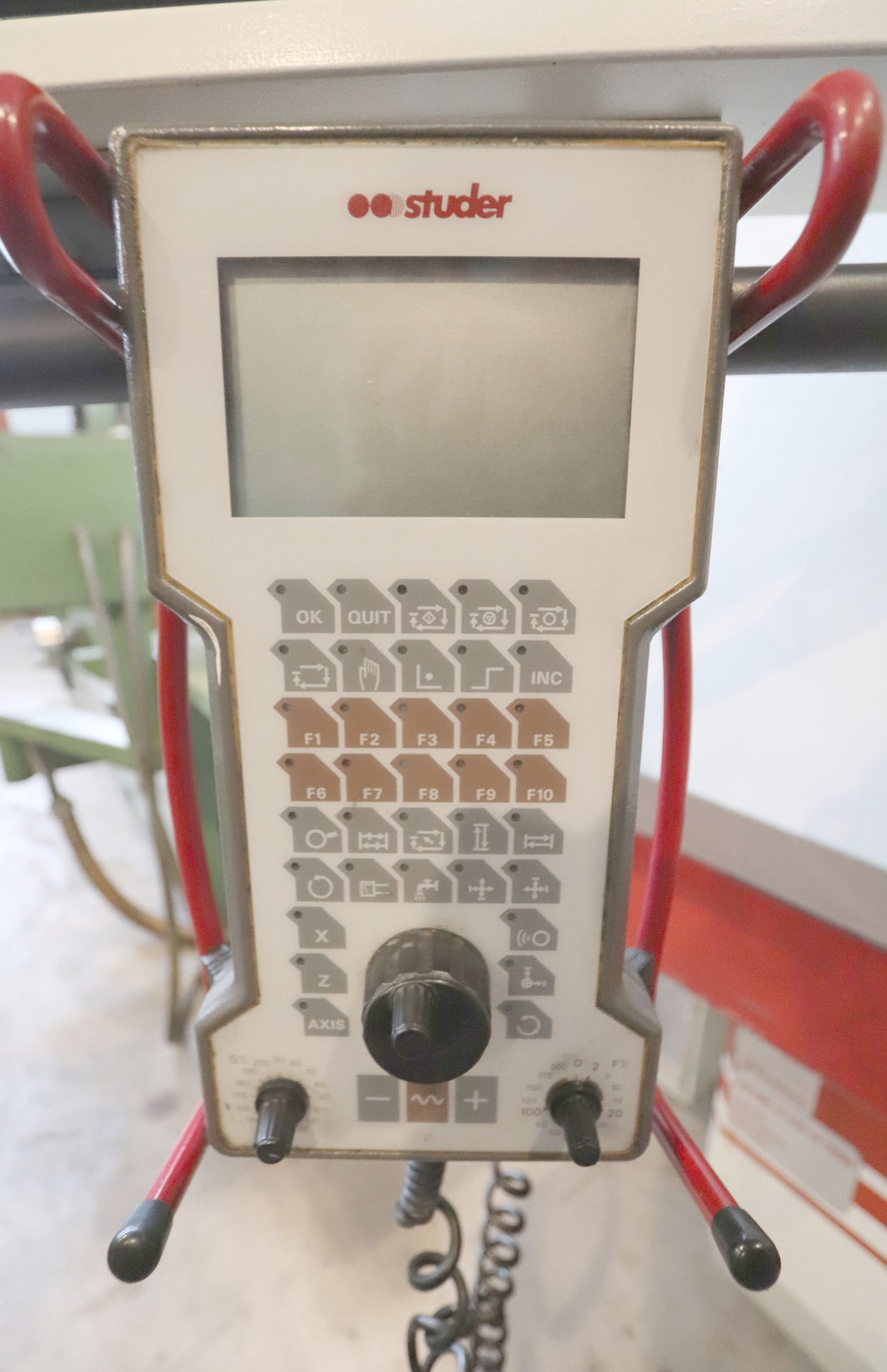

Elektronisches Handbedienpult
Technische Daten und Fotos unverbindlich.
