Données techniques
Nombre d'axes total
4
Longueur de la table
840 mm
Largeur de la table
420 mm
Nombre rainures en T
4
Distance entre les rainures en T
100 mm
Largeur rainures en T
18 mm
Charge admise sur la table max.
350 kg
Course longitudinale (axe-X)
650 mm
Course transversale (Y)
410 mm
Course verticale (axe-Z)
615 mm

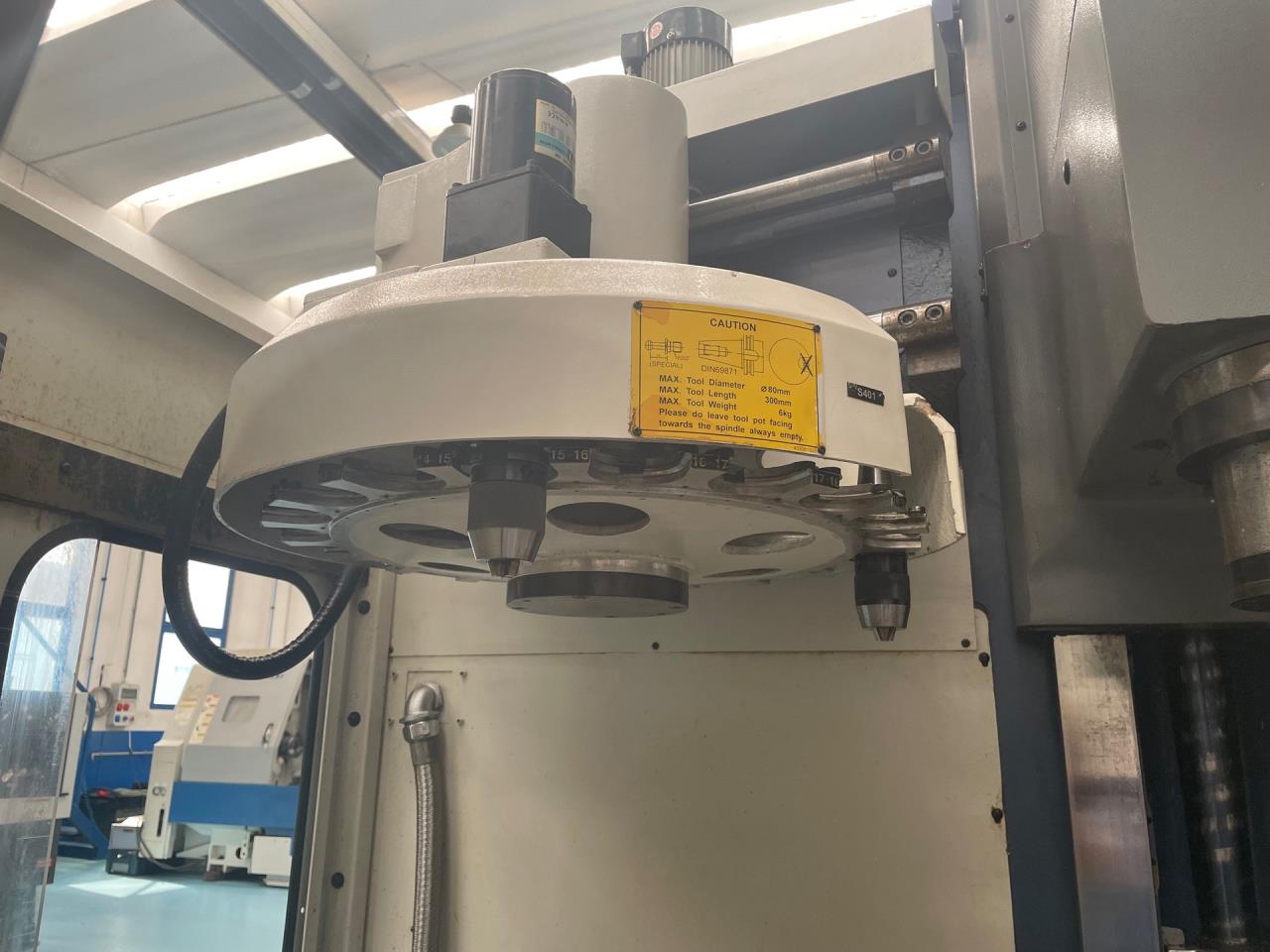

Changeur d'outils:
Nombre de positions
20
Diamètre de l'outils max.
80 mm
Longueur de l'outil max.
300 mm
Poids de l'outil max.
6 kg
Cône de la broche: BT
40
Distance nez de broche et table
135 - 750 mm
Vitesse de la broche:
Variateur (réglage progressif)
de
45 t/min
à
8000 t/min
Vitesse d'avance
10000 mm/min
Vitesse rapide longitudinale
16 m/min
Vitesse rapide transversale
16 m/min
Vitesse rapide verticale
10 m/min
Branchement 50 Hz 3x
400 Volt
Moteur de la broche
5.5 kW
Puissance de la broche
3.7 / 5.5 kW
Puissance totale installée
17 kVA
Poids de la machine env.
3600 kg
Encombrement machine:
Longueur
2770 mm
Largeur
2110 mm
Hauteur
1930 mm
Accessoires divers:

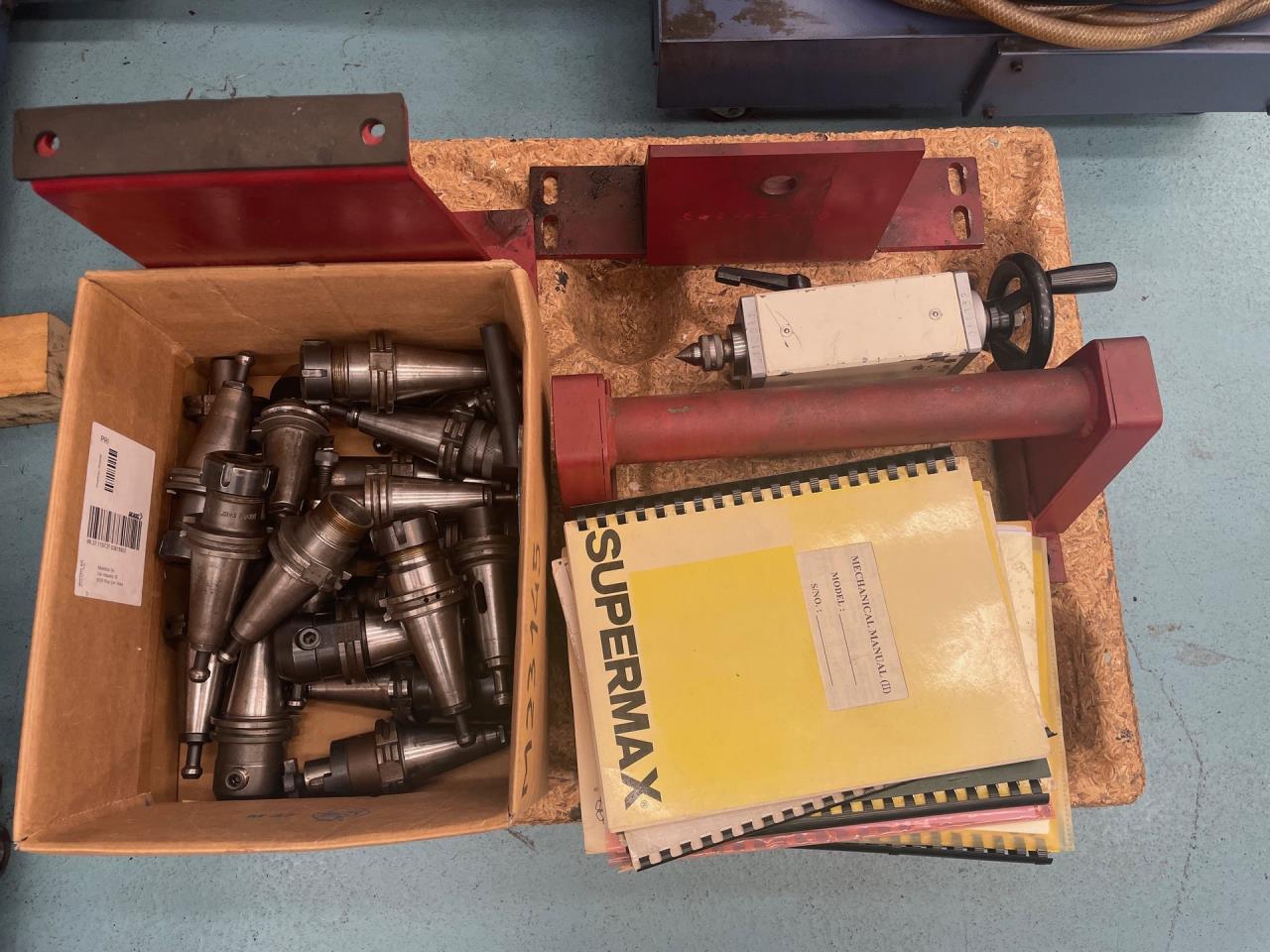

Jeu de porte-outils
Dispositif d'arrosage
130 l

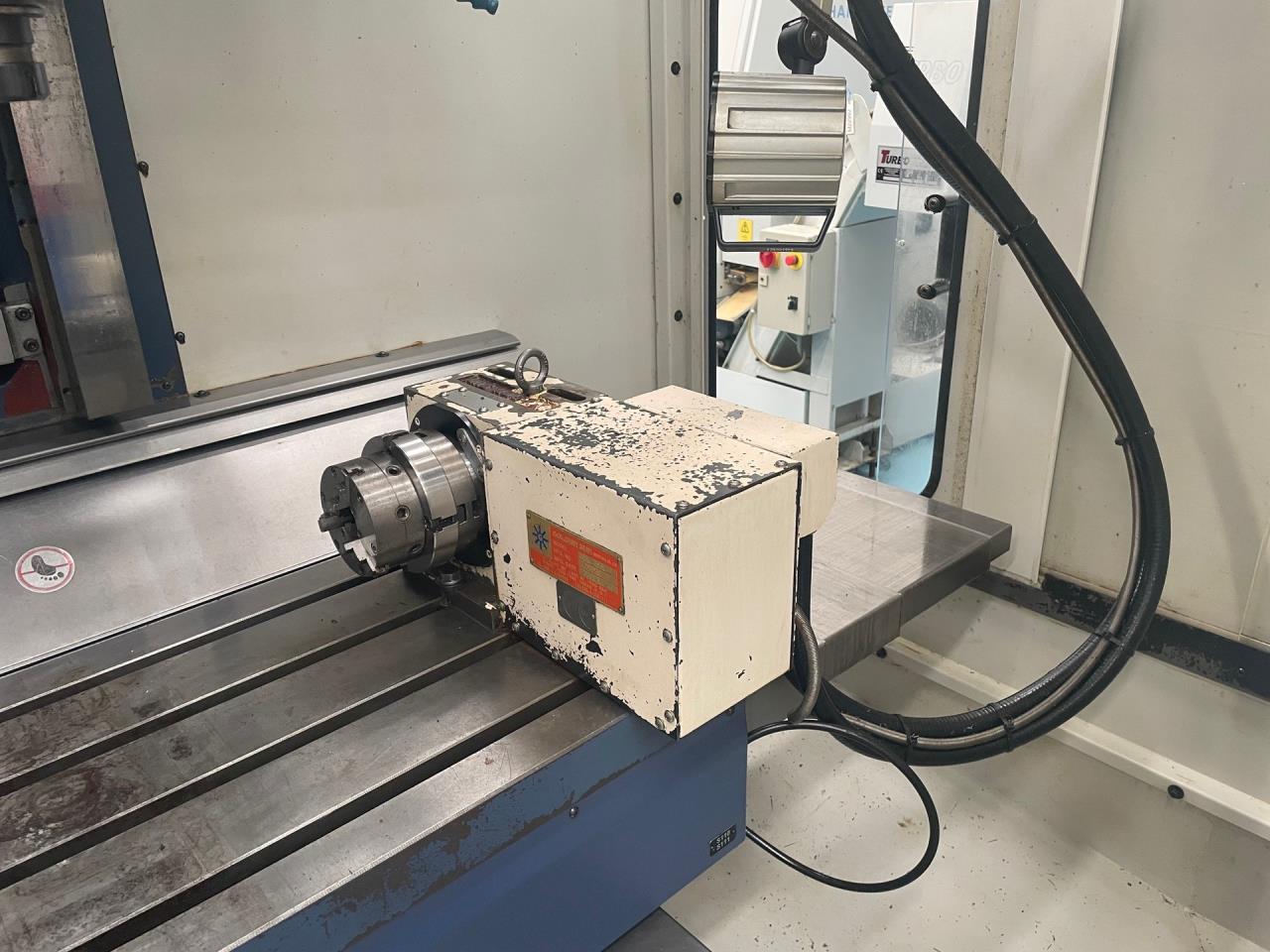

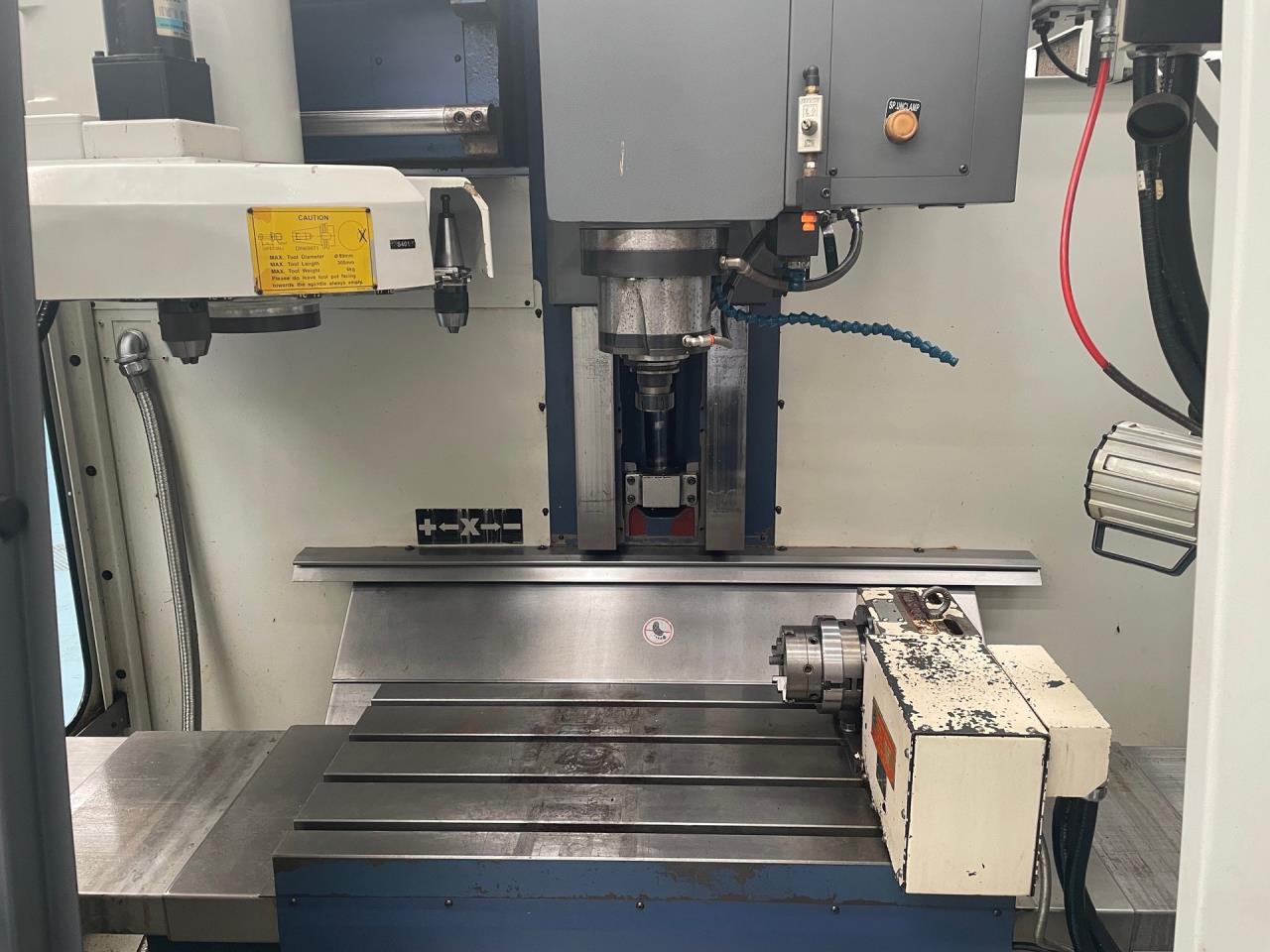

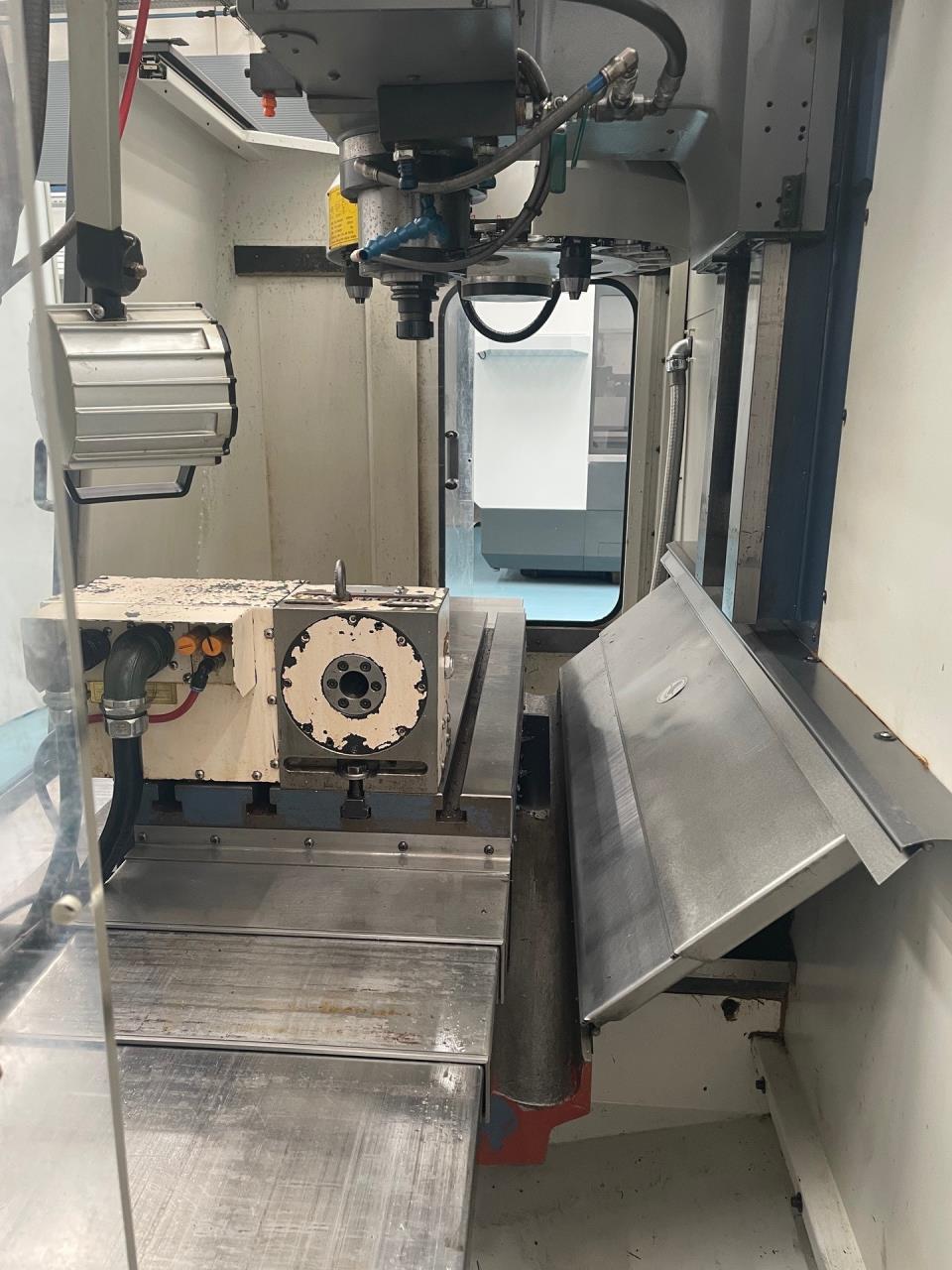

Diviseur 4ème axe
avec contre poupée

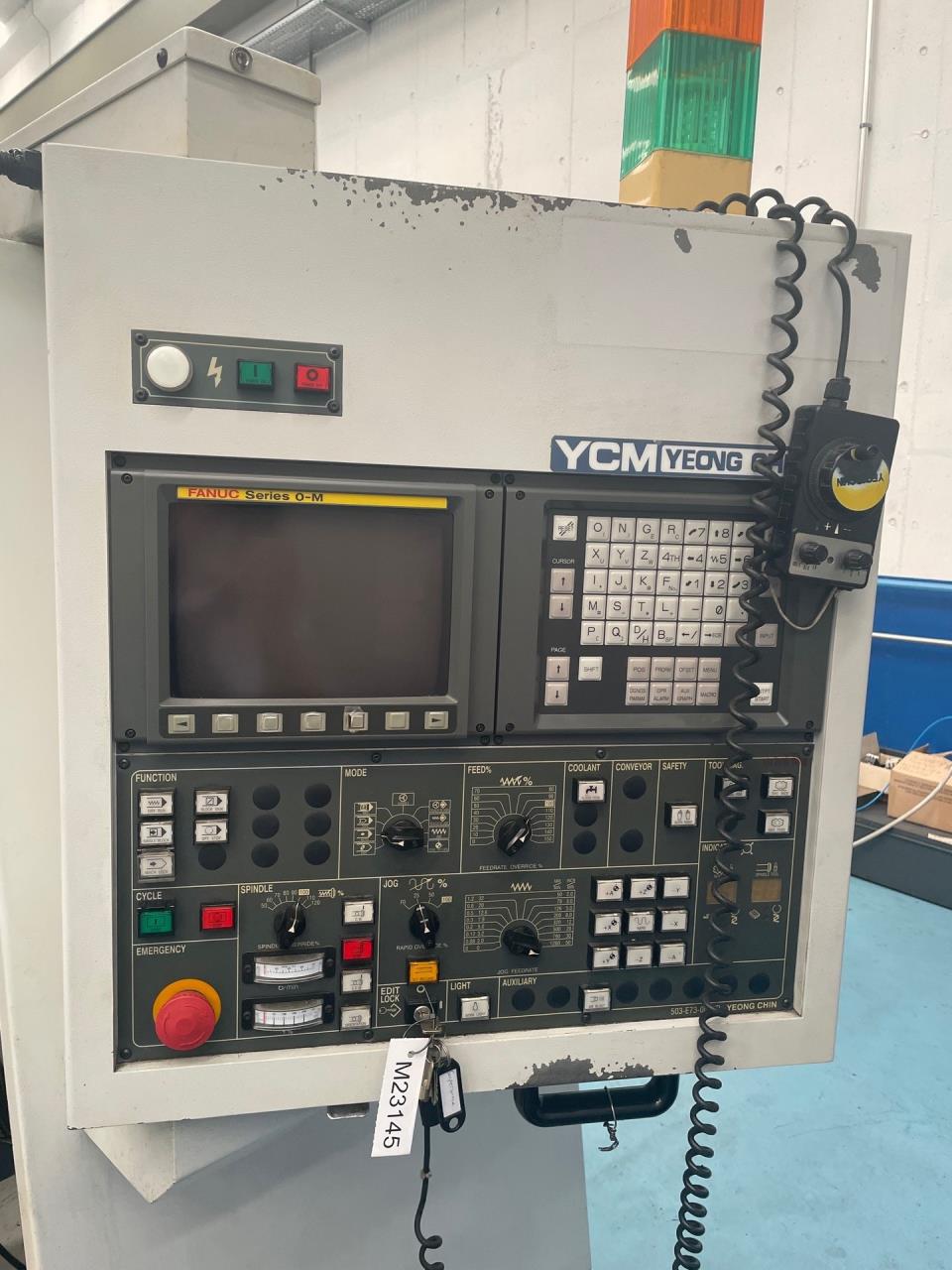

Manivelle électronique
Lampe
Lampe de statut
Données techniques et photos sans engagement.
