Données techniques
Temps mise sous tension
37627 Heures
Temps de fonctionenement
15344 Heures
Nombre d'axes total
3 / 5

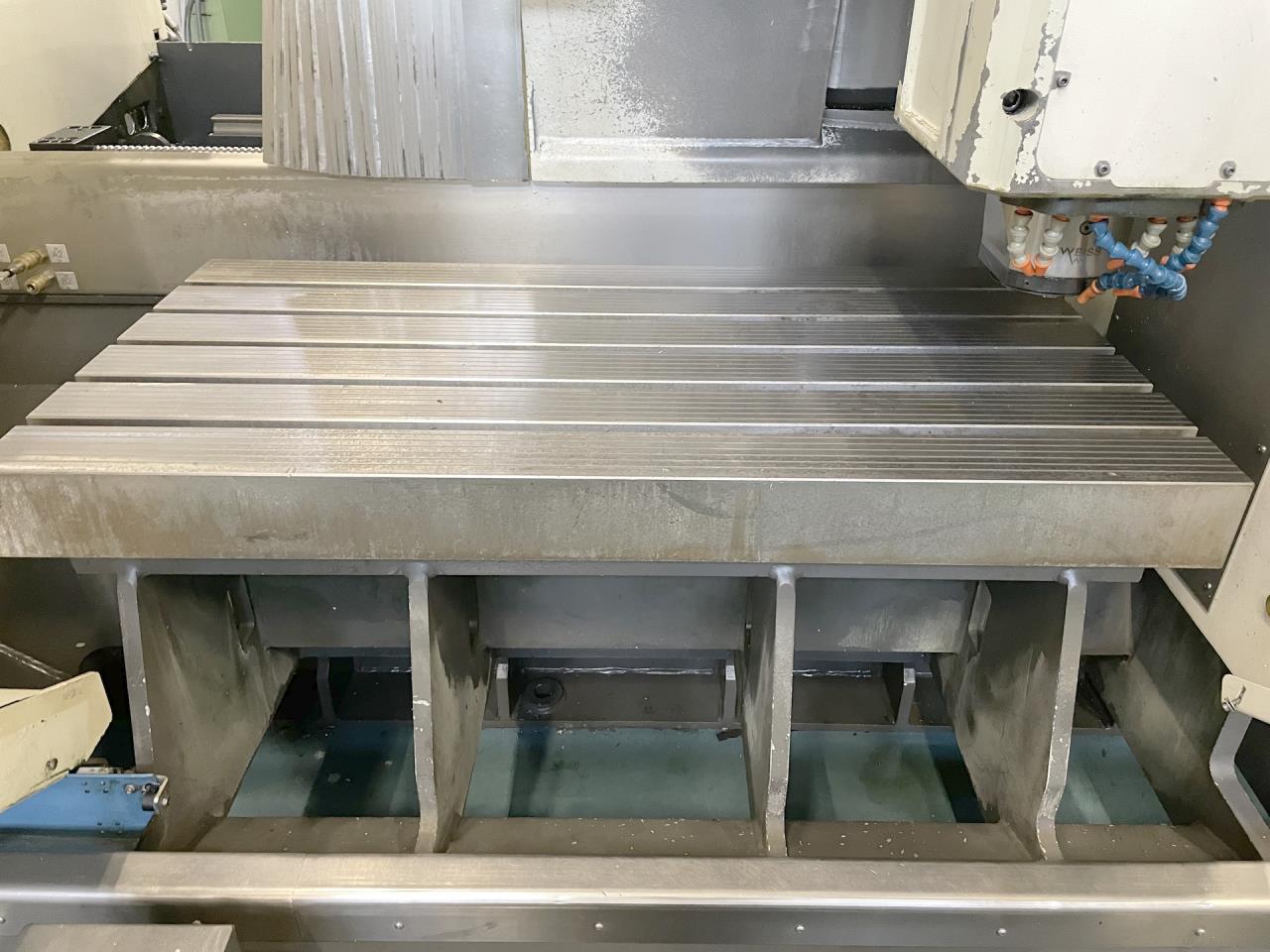

Longueur de la table
1200 mm
Largeur de la table
600 mm

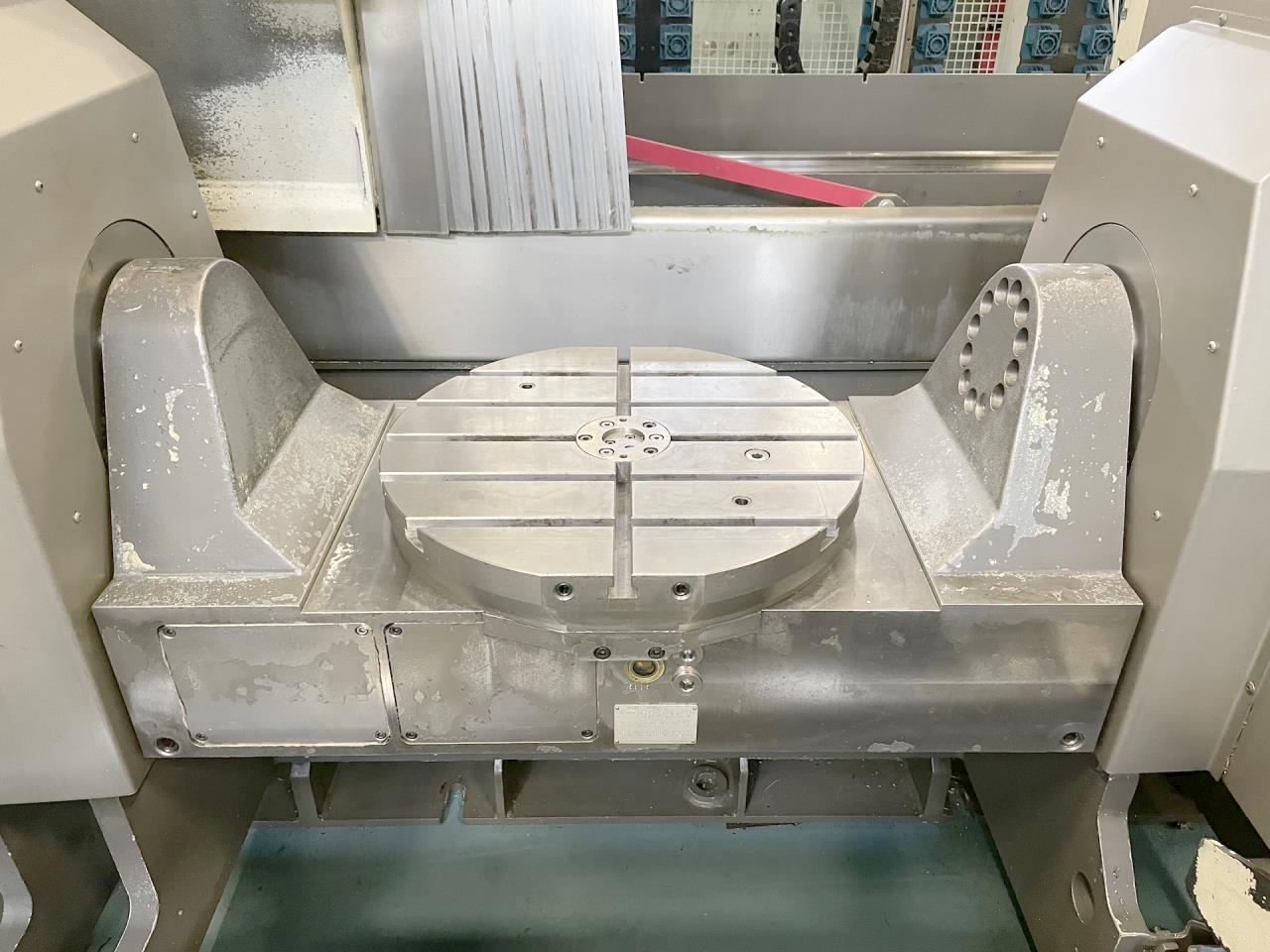

Diamètre de la table
680 mm
Charge admise sur la table max.
300 kg
Course longitudinale (axe-X)
2000 (600) mm
Course transversale (Y)
620 mm
Course verticale (axe-Z)
520 mm
Angle pivotant (axe-a)
+15 / -95 °

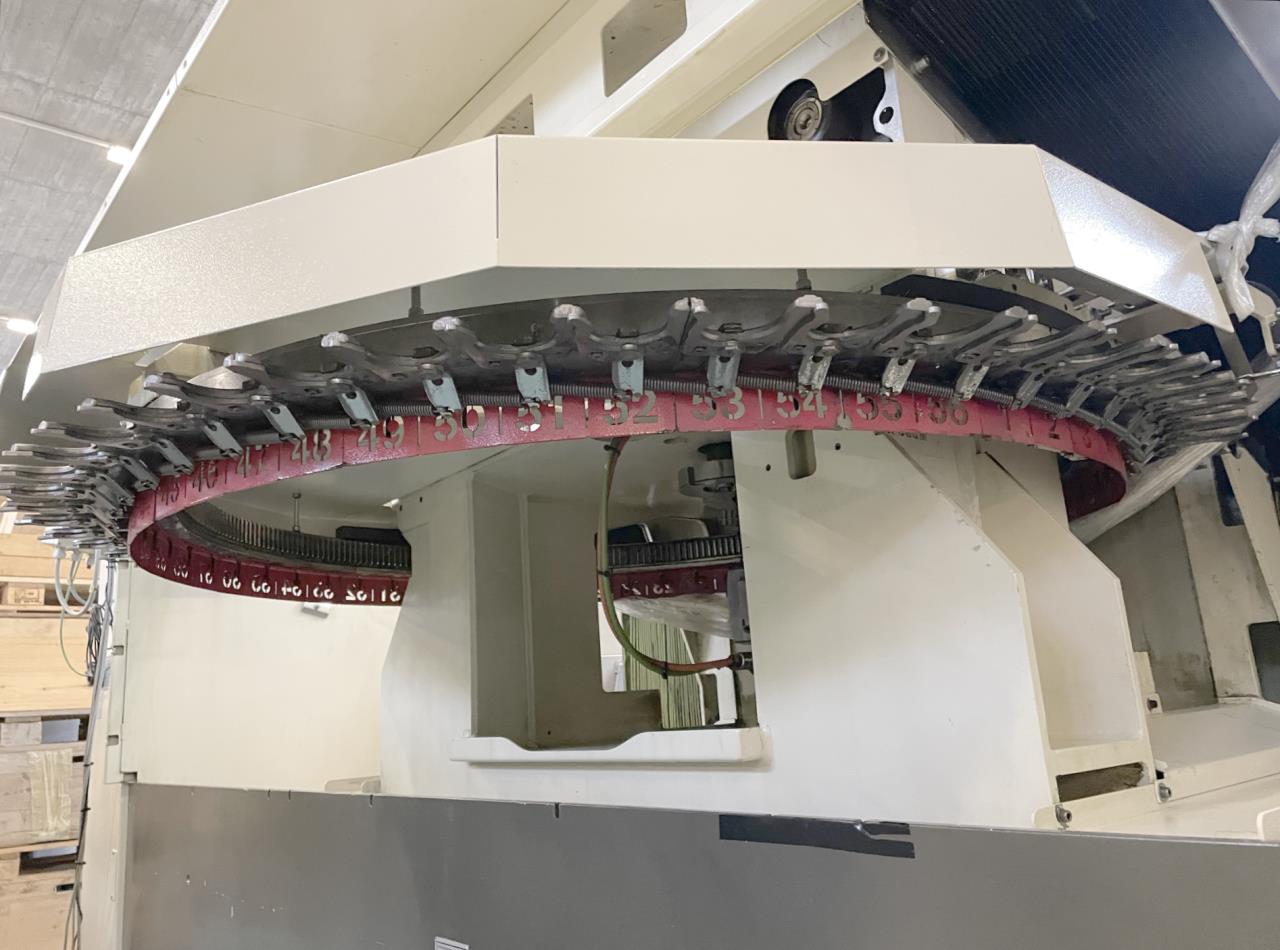

Magasin nombre de places d'outils
56
Diamètre de l'outils max.
80 mm
Longueur de l'outil max.
330 mm
Poids de l'outil max.
8 kg
Temps de changement outils
3 secondes
Cône de la broche: SK
40 DIN 69871
Distance nez de broche et table
100 - 620 mm
Vitesse de broche:
Arbre porte-fraise:
Variateur (réglage progressif)
de
50 t/min
à
12000 t/min
Couple maximum
121 Nm
Vitesse d'avance
0 - 45000 mm/min
Avances rapide:
45 m/min
Force d'alimentation maximale
7000 N
Branchement 50 Hz 3x
400 Volt
Puissance totale installée
25 kVA
Niveau sonore
77 dB (A)
Poids de la machine env.
11000 kg
Encombrement machine:
Longueur
5400 mm
Largeur
4300 mm
Hauteur
3000 mm
Accessoires divers:

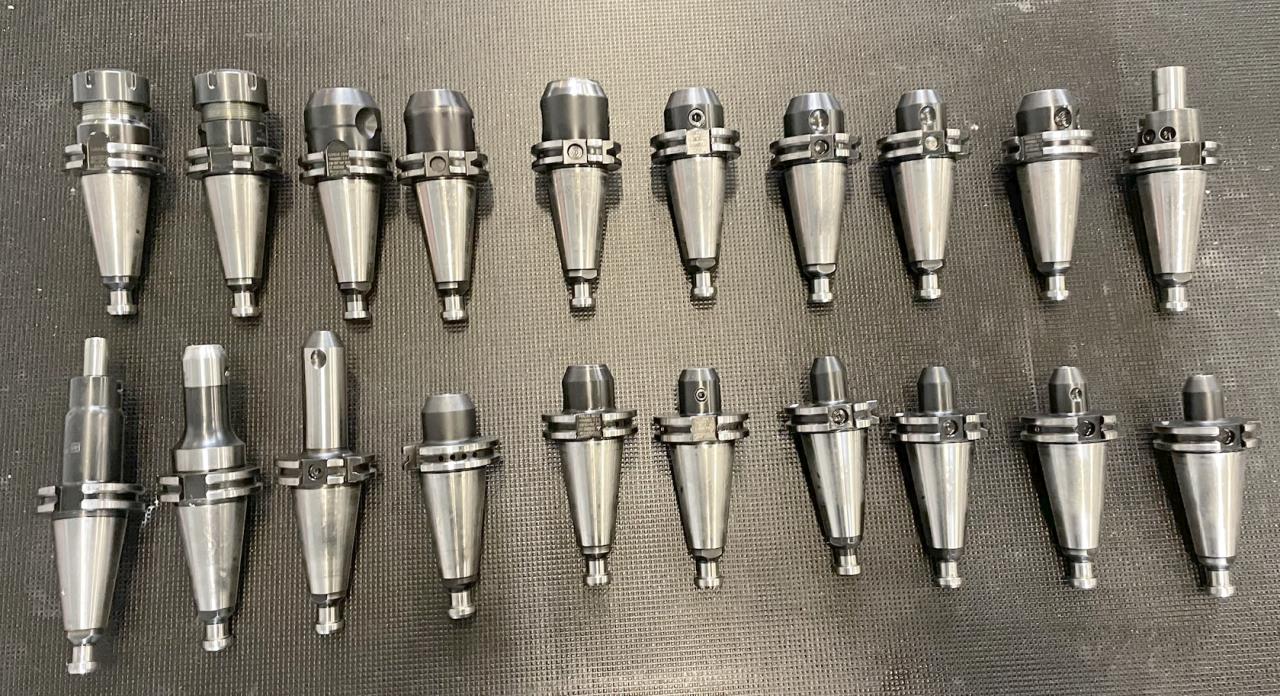

Jeu de porte-outils
Protection intégrale

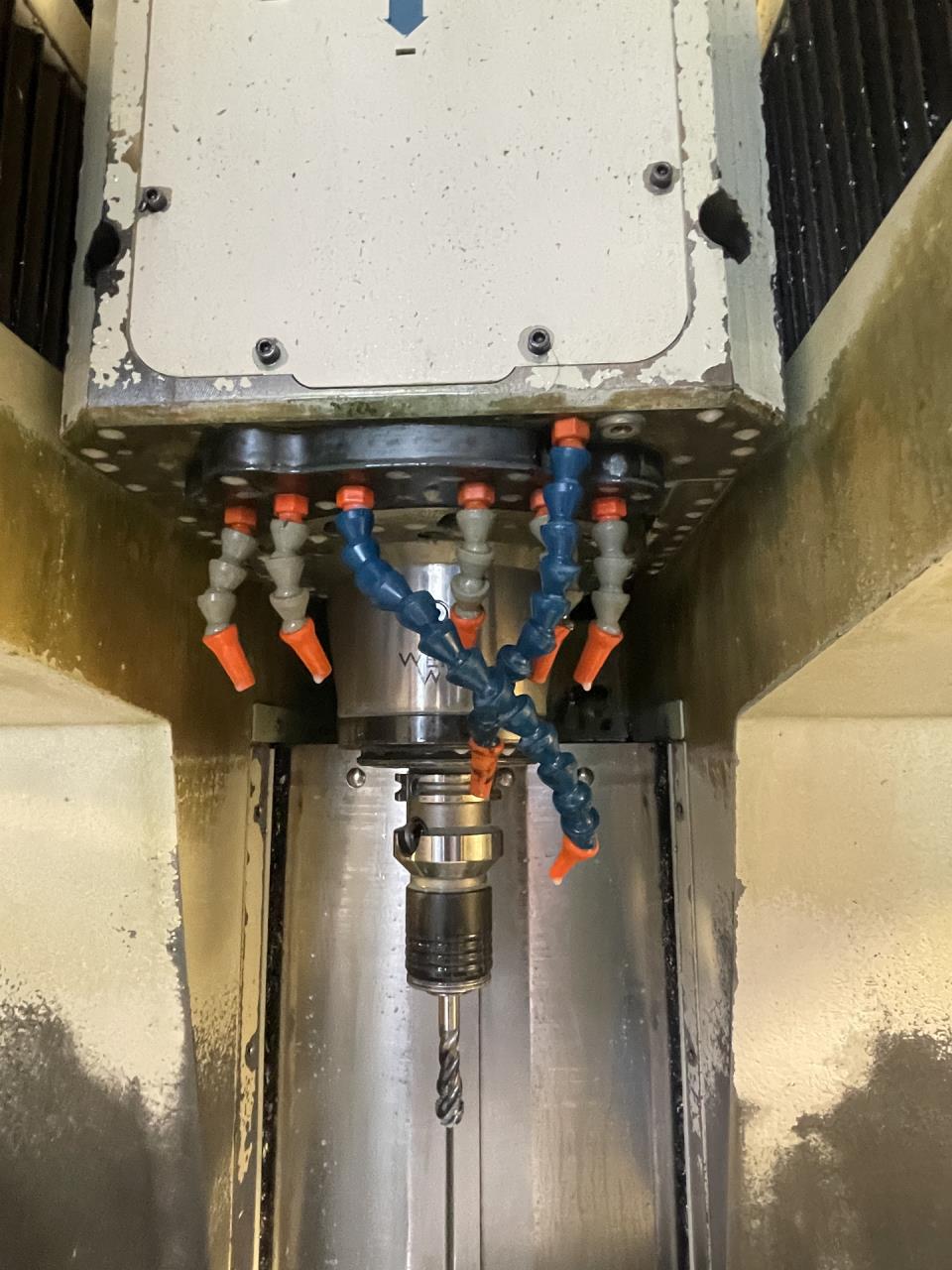

Dispositif d'arrosage
1250 l
Lubrification haute pression
80 bar
Soufflage de la broche de fraisage

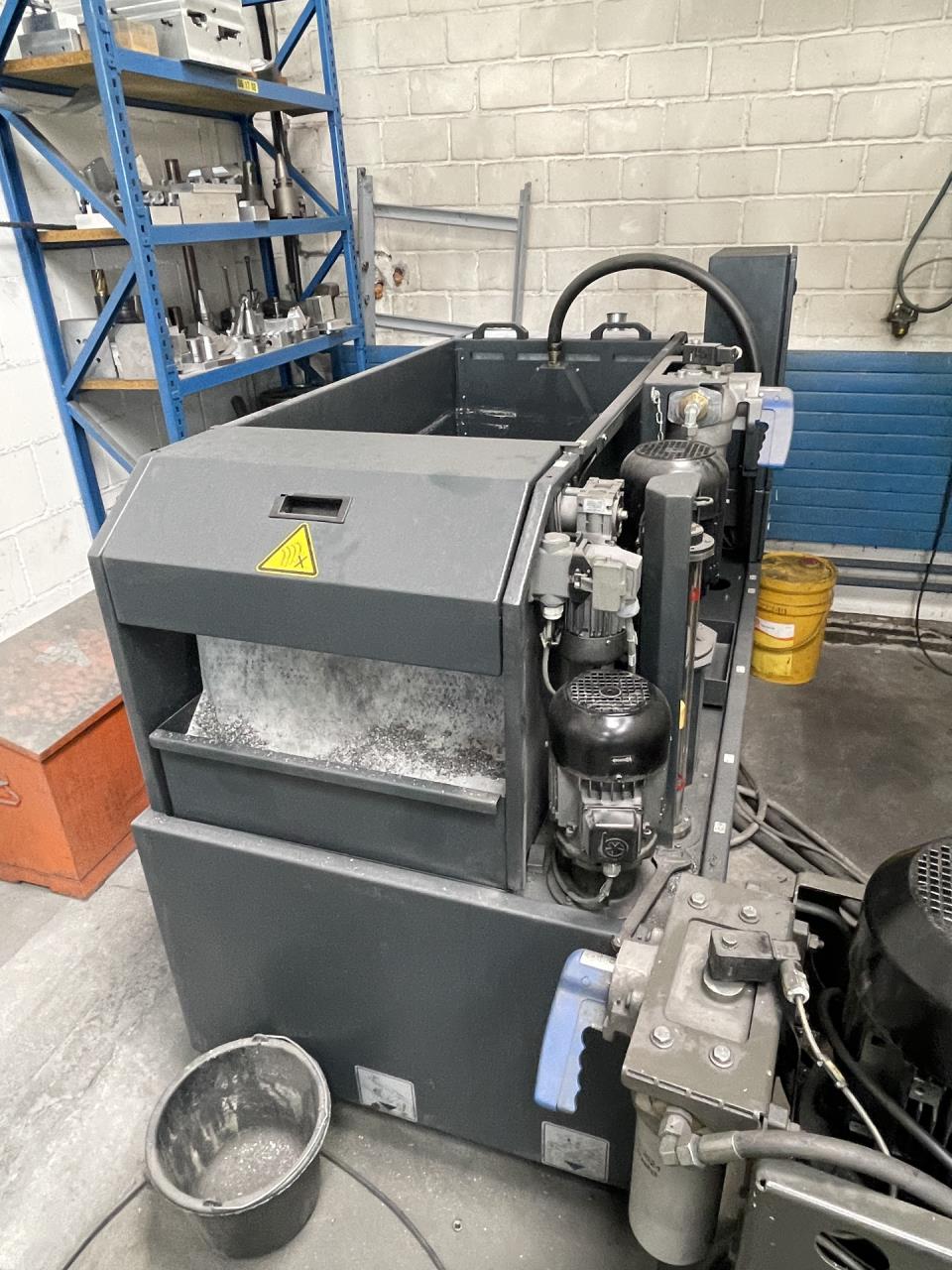

Filtration par papier

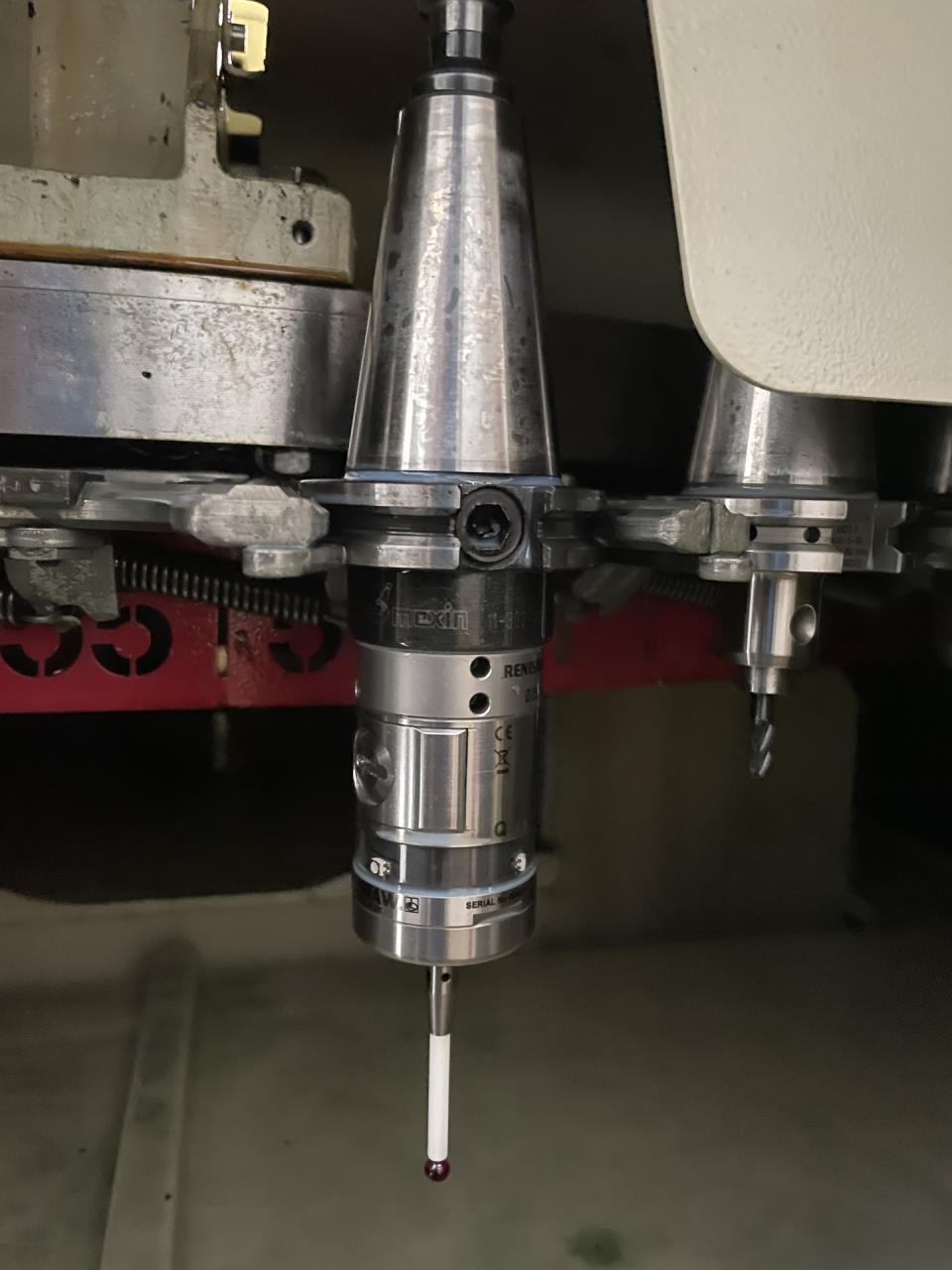

Palpeur de pièce Renishaw
Evacuateur de copeaux
Manivelle électronique
Aspiration brouillard d'huile
Hotte d'espace de travail à revêtement intégral

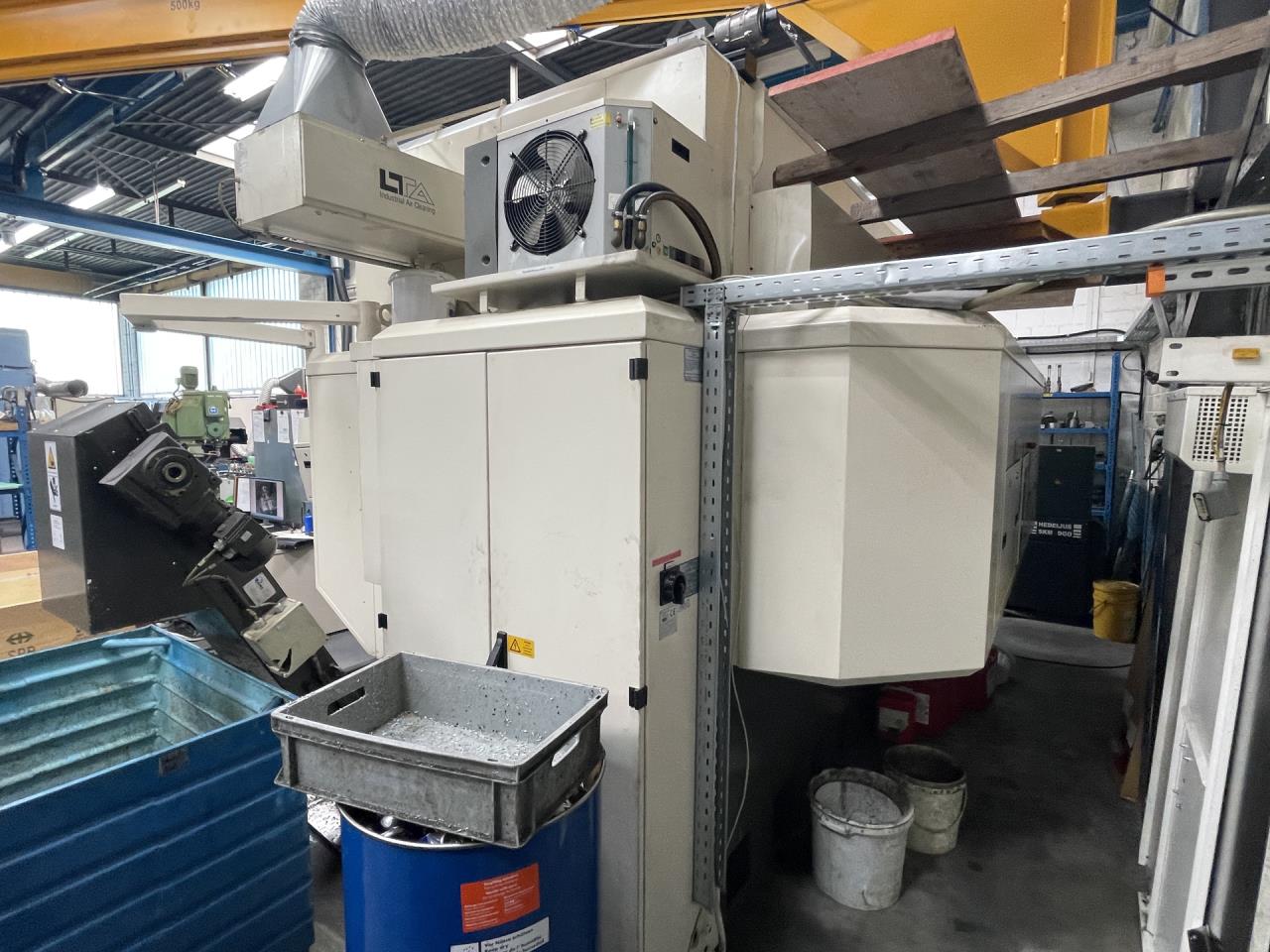

Climatiseur armoire de commande
Données techniques et photos sans engagement.
