Données techniques
Nombre d'axes total
4
Course longitudinale (axe-X)
620 mm
Course transversale (Y)
560 mm
Course verticale (axe-Z)
560 mm

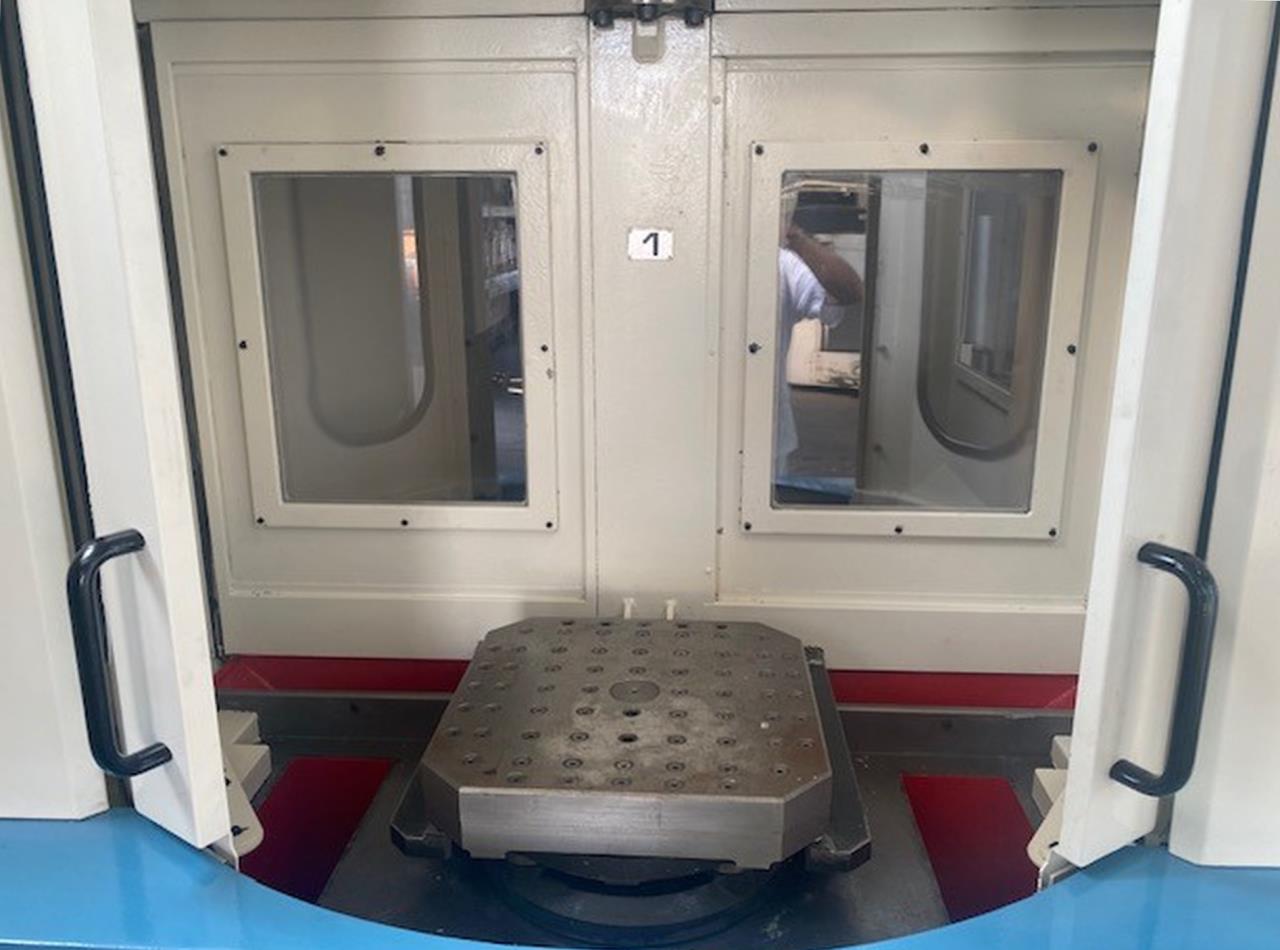

Système de changement palettes:
Nombre
Longueur
400 mm
Largeur
400 mm
Poids maximum de la pièce
450 kg

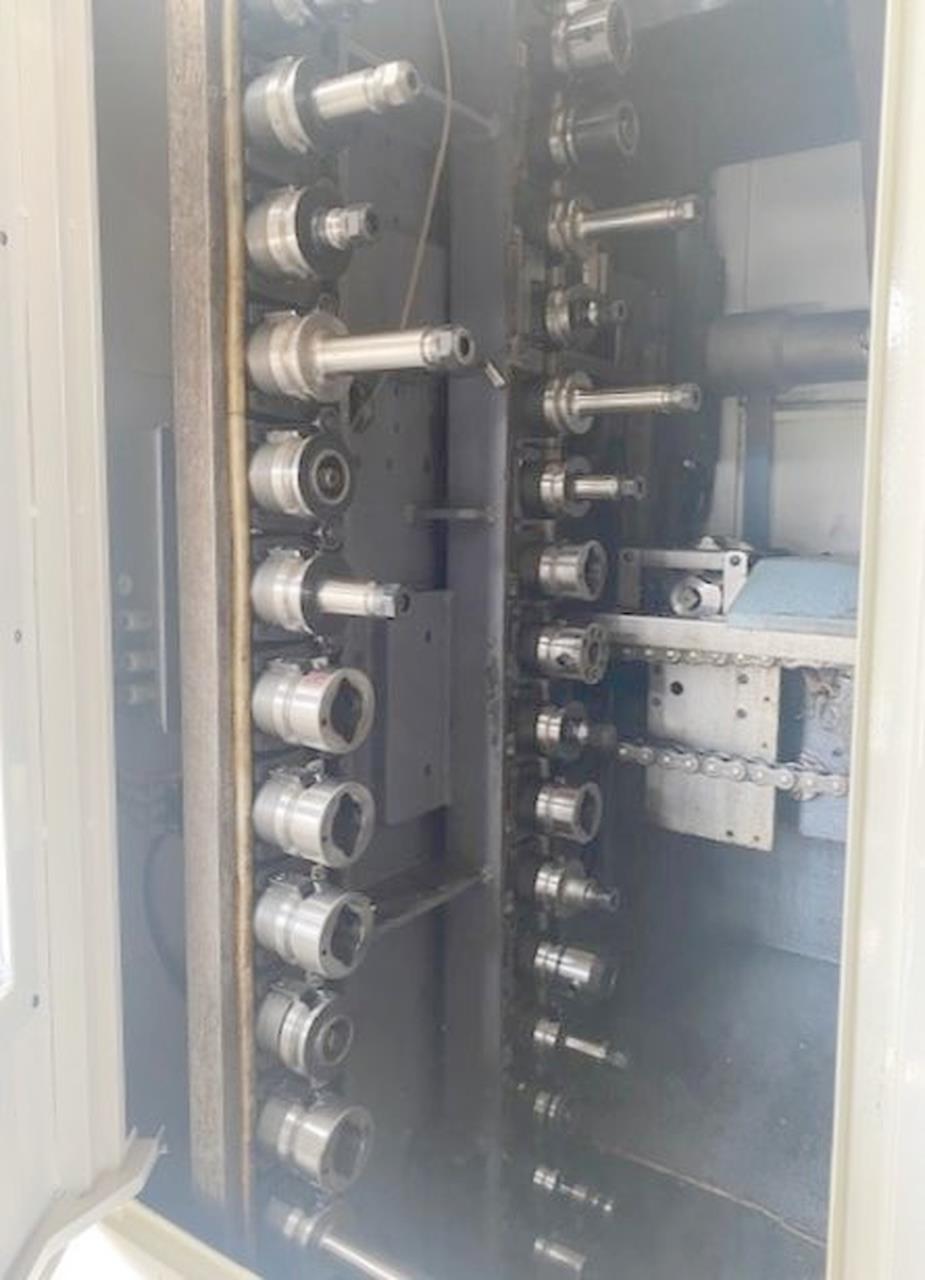

Changeur d'outils:
Nombre de positions
40
Diamètre de l'outils max.
82 mm
Diamètre max. avec places libres
140 mm
Longueur de l'outil max.
300 mm
Poids de l'outil max.
12 kg
Temps de changement outils
1.3 secondes
Durée moyenne de passage d'une puce à l'autre
4 secondes
Cône de la broche: BT
40
Distance nez de broche et table
150 - 710 mm
Vitesse de la broche:
nombre (étages)
2
de
30 t/min
à
16000 t/min
Vitesse d'avance
1 - 40000 mm/min
Avances rapide:
40 m/min
Branchement à l'air comprimé
4 - 6 bar
Moteur de la broche
18.5 / 22 kW
Poids de la machine env.
10000 kg
Encombrement machine:
Longueur
3940 mm
Largeur
2510 mm
Hauteur
2900 mm
Accessoires divers:
Dispositif d'arrosage
400 l
Arrosage par le centre de la broche
20 bar
Evacuateur de copeaux
Lampe de statut
Données techniques et photos sans engagement.
