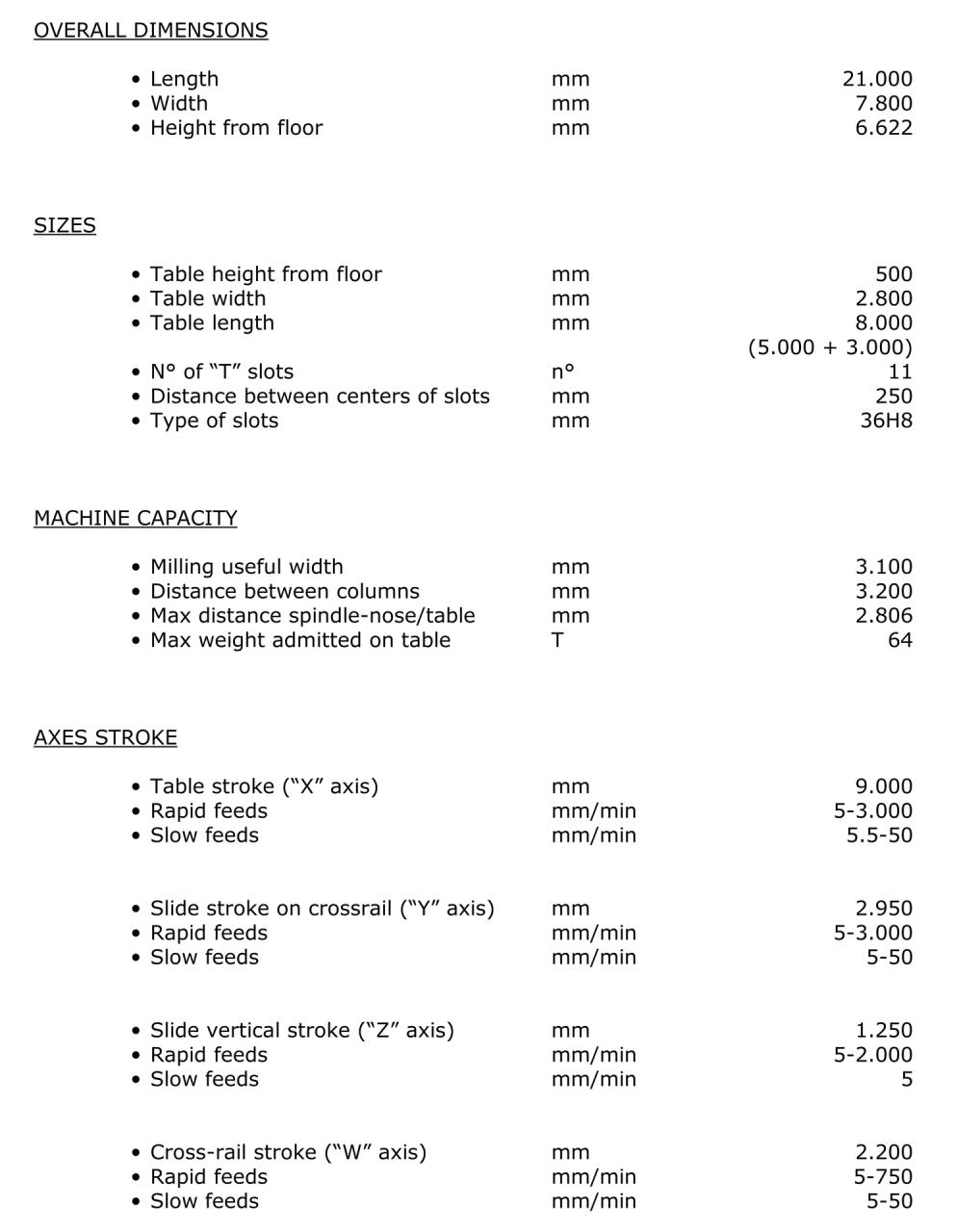

Données techniques
Nombre d'axes total
3
Longueur de la table
8000 mm
Largeur de la table
2800 mm
Nombre rainures en T
11
Largeur rainures en T
36H8 mm
Distance entre les rainures en T
250 mm

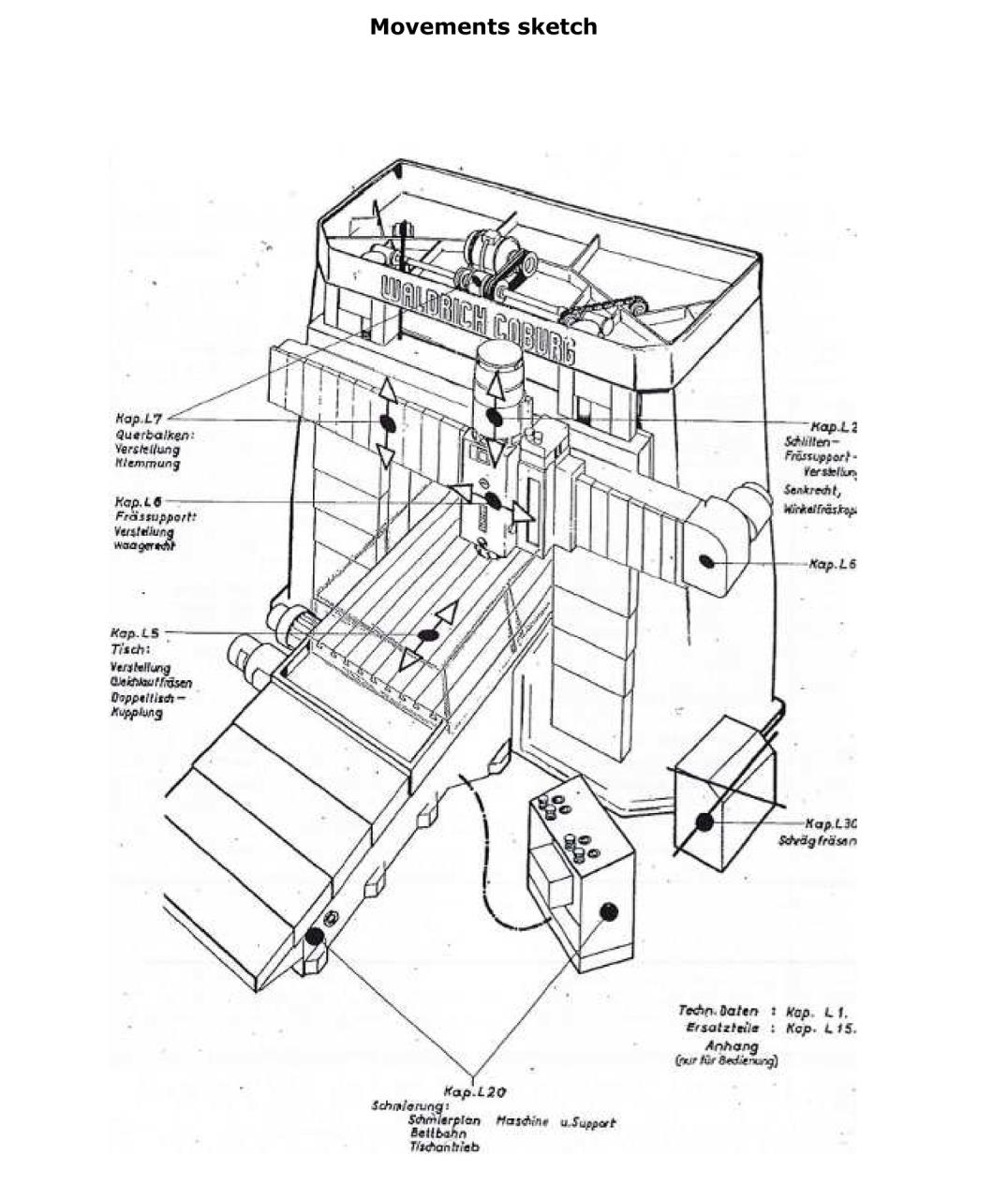

Courses:
Axe X
9000 mm
Axe Y
2950 mm
Axe Z
1250 mm
Axe W
2200 mm
Distance entre la table et la broche max.
2806 mm
Passage entre montants
3200 mm
Charge admise sur la table max.
64000 kg
Cône de la broche
60 ISO
Vitesses de broche:
nombre (étages)
16
de
20 t/min
à
600 t/min
Avances:
Axe X de
5 mm/min
à
3000 mm/min
Axe Y de
5 mm/min
à
3000 mm/min
Axe Z de
5 mm/min
à
2000 mm/min
Axe W de
5 mm/min
à
750 mm/min
Avances lentes:
Axe X
5 - 3000 mm/min
Axe Y
5 - 3000 mm/min
Axe Z
5 - 2000 mm/min
Axe W
5 - 50 mm/min
Branchement 50 Hz 3x
380 Volt
Moteur de la broche
100 kW
Couple de broche
13000 Nm
Encombrement total env.:
Longueur
21000 mm
Largeur
7800 mm
Hauteur
6622 mm
Accessoires divers:

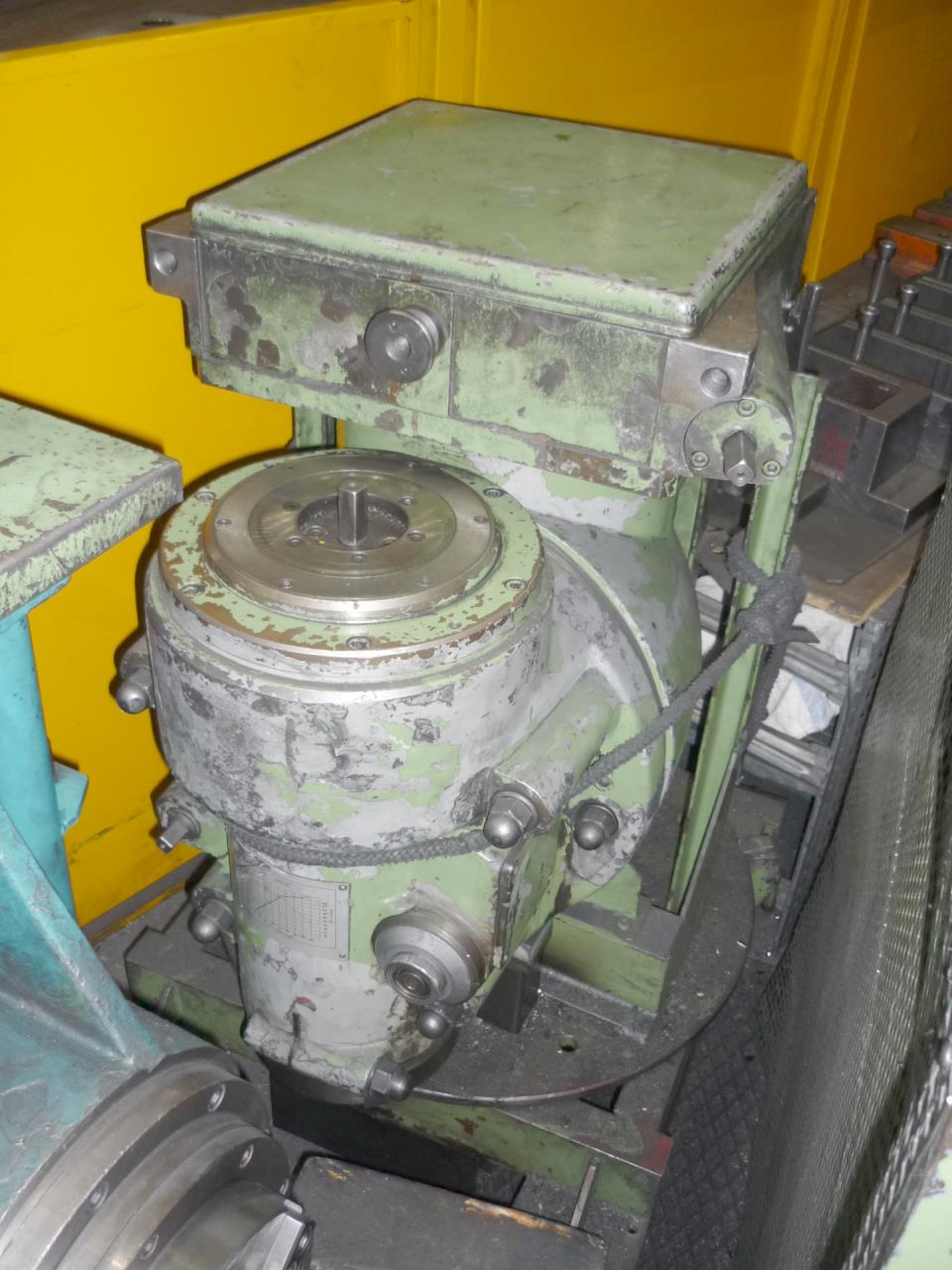

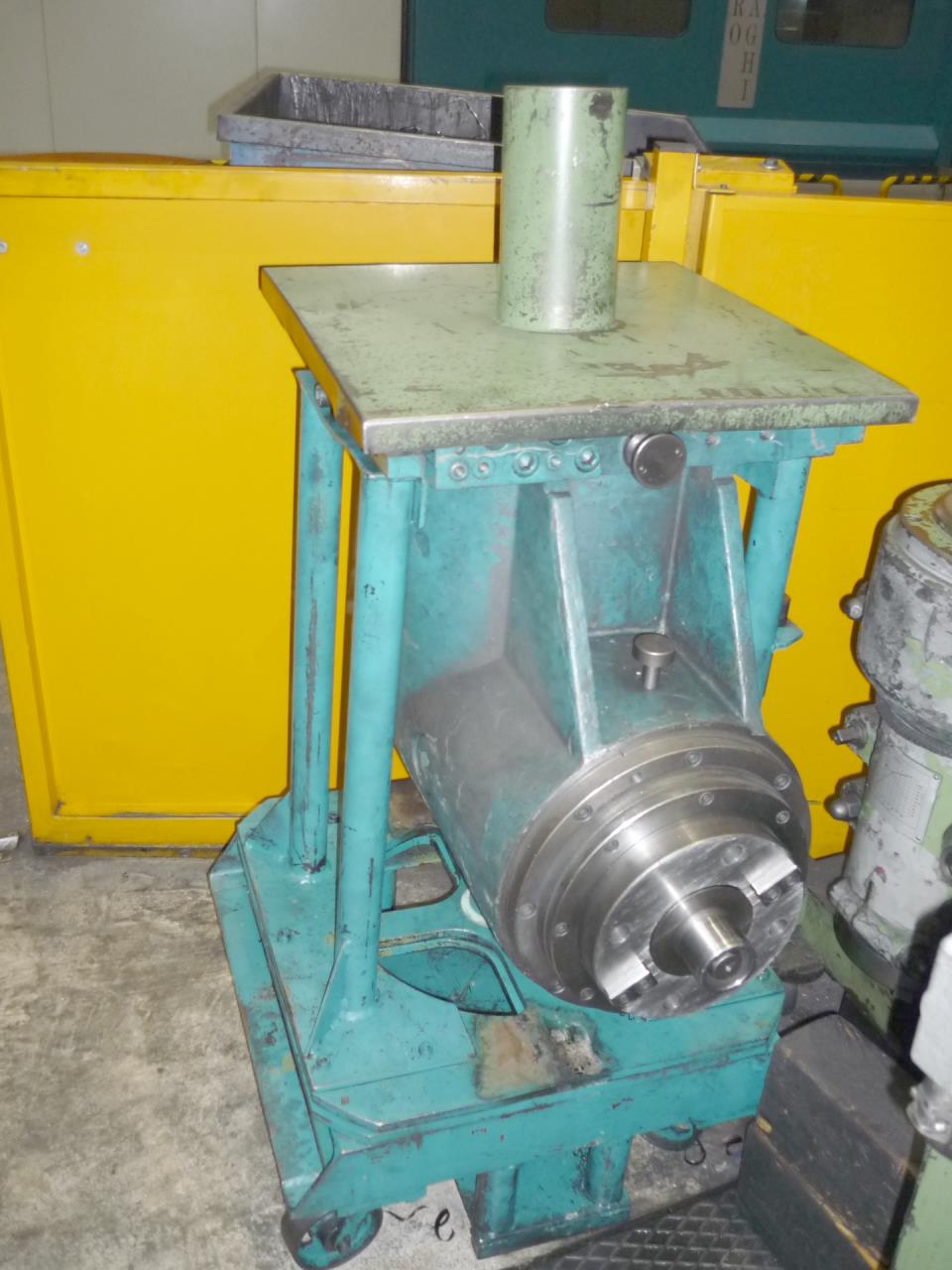

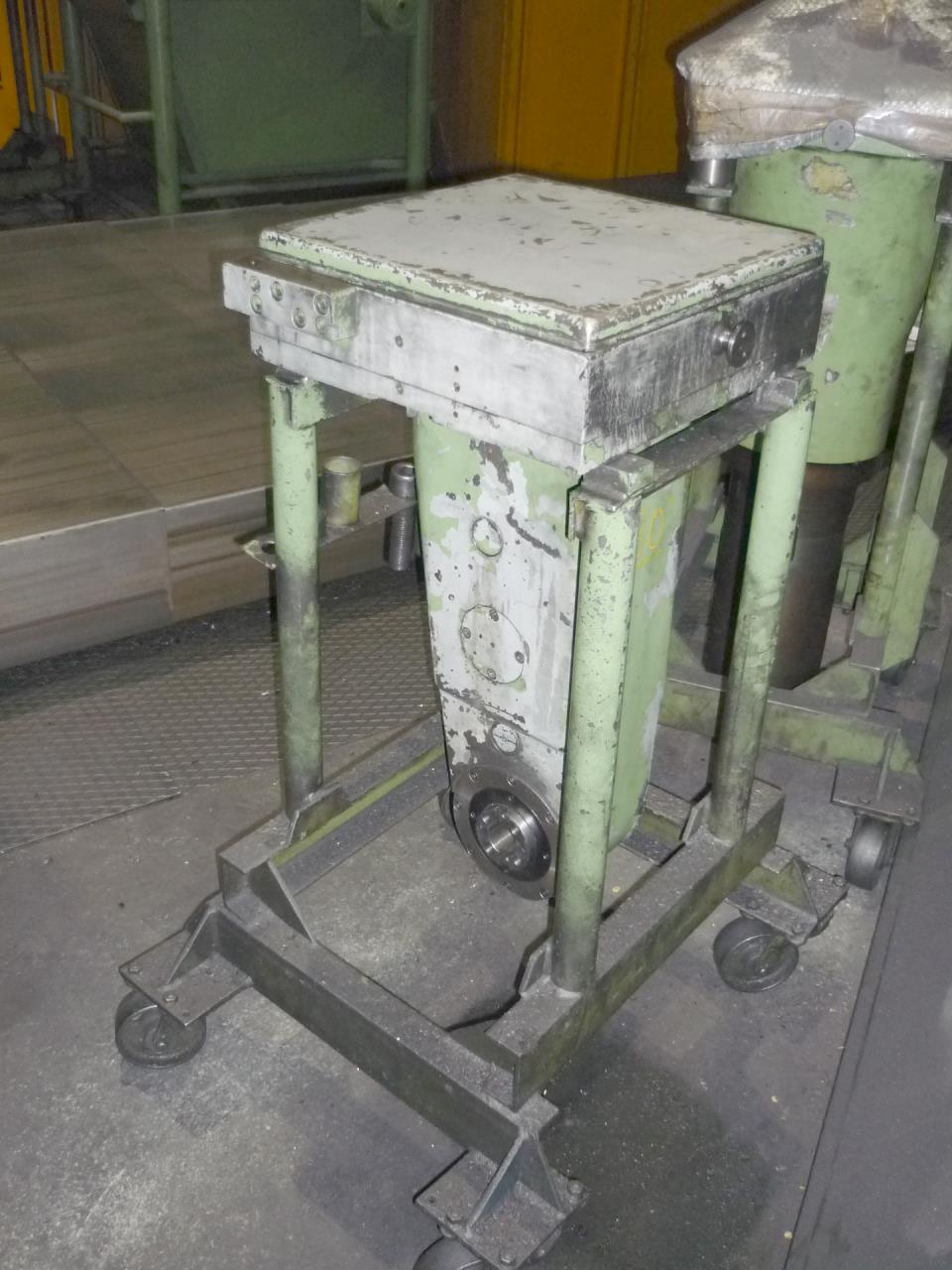

Fixation à 90 degrés
Fixation étroite à 90

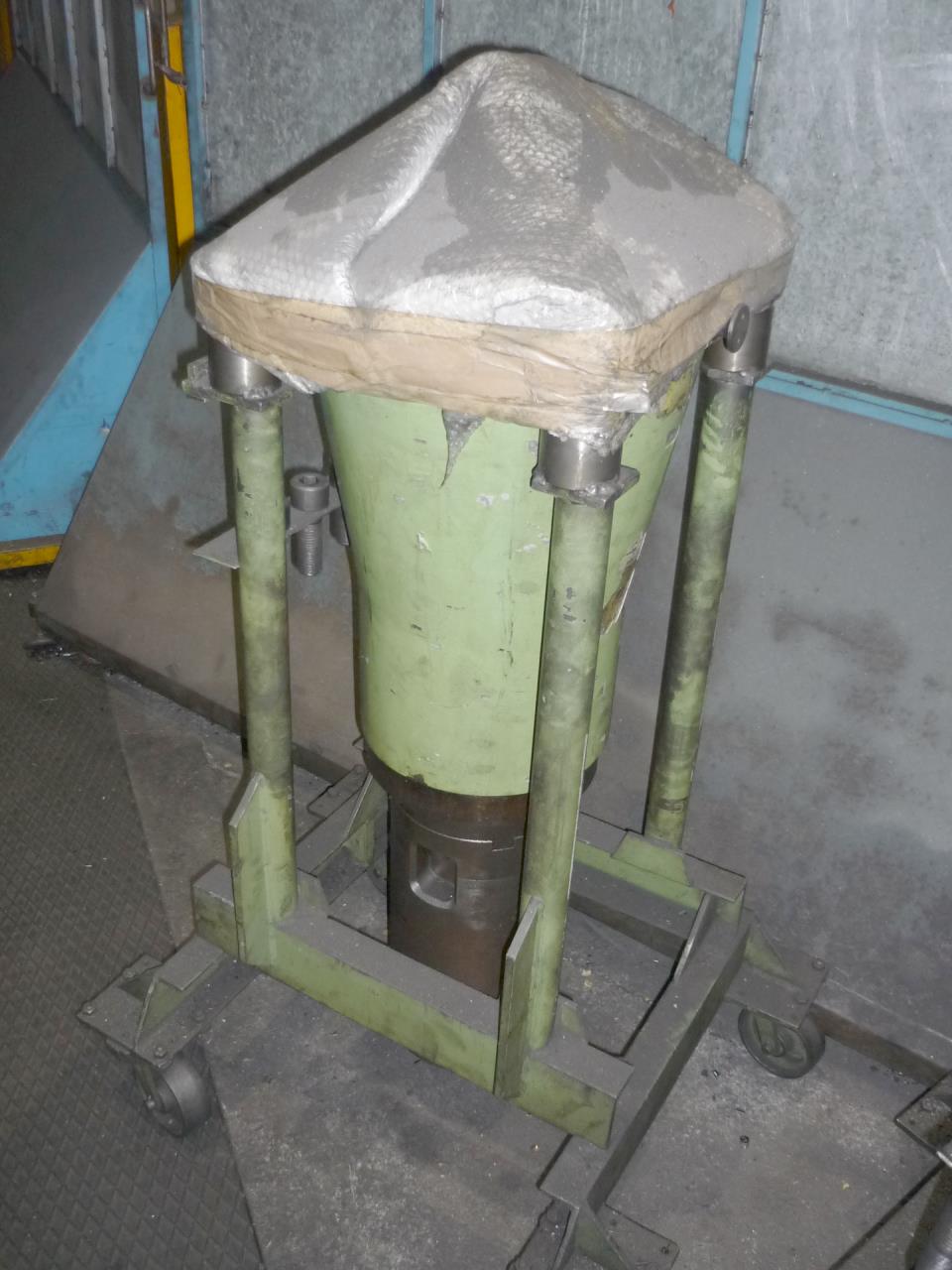

Extension verticale
Dispositif d'inclinaison
Données techniques et photos sans engagement.
