Technical data
Number of axis total
5
Circulary table diameter
190 mm
Table load max.
10 kg
Longitudinal travel (X-axis)
120 mm
Transversal travel (y-axis)
120 mm
Vertical travel (z axis)
200 mm
Swivel angle (a-axis)
-10 / +120 °
C axis
360 °
Table speed
150 rpm
Tool magazine number of tool places
16
Tool diameter max.
30 mm
Tool lenght
130 mm
Average chip-to-chip time
15 sec
Spindle nose: HSK
32
Spindle speeds:
stepless
from
0 rpm
up to
40000 rpm
Feed range
10000 mm/min
Rapid traverse:
10 m/min
Air connect
6 bar
Voltage 50 Hz 3x
400 Volt
Total power required
25 kVA
Machine's weight about
1800 kg
Overall dimensions machine:
Length
2400 mm
Width
1600 mm
Height
1900 mm
Various accessories:
Zero-point clamping system
EROWA
Set of toolholders

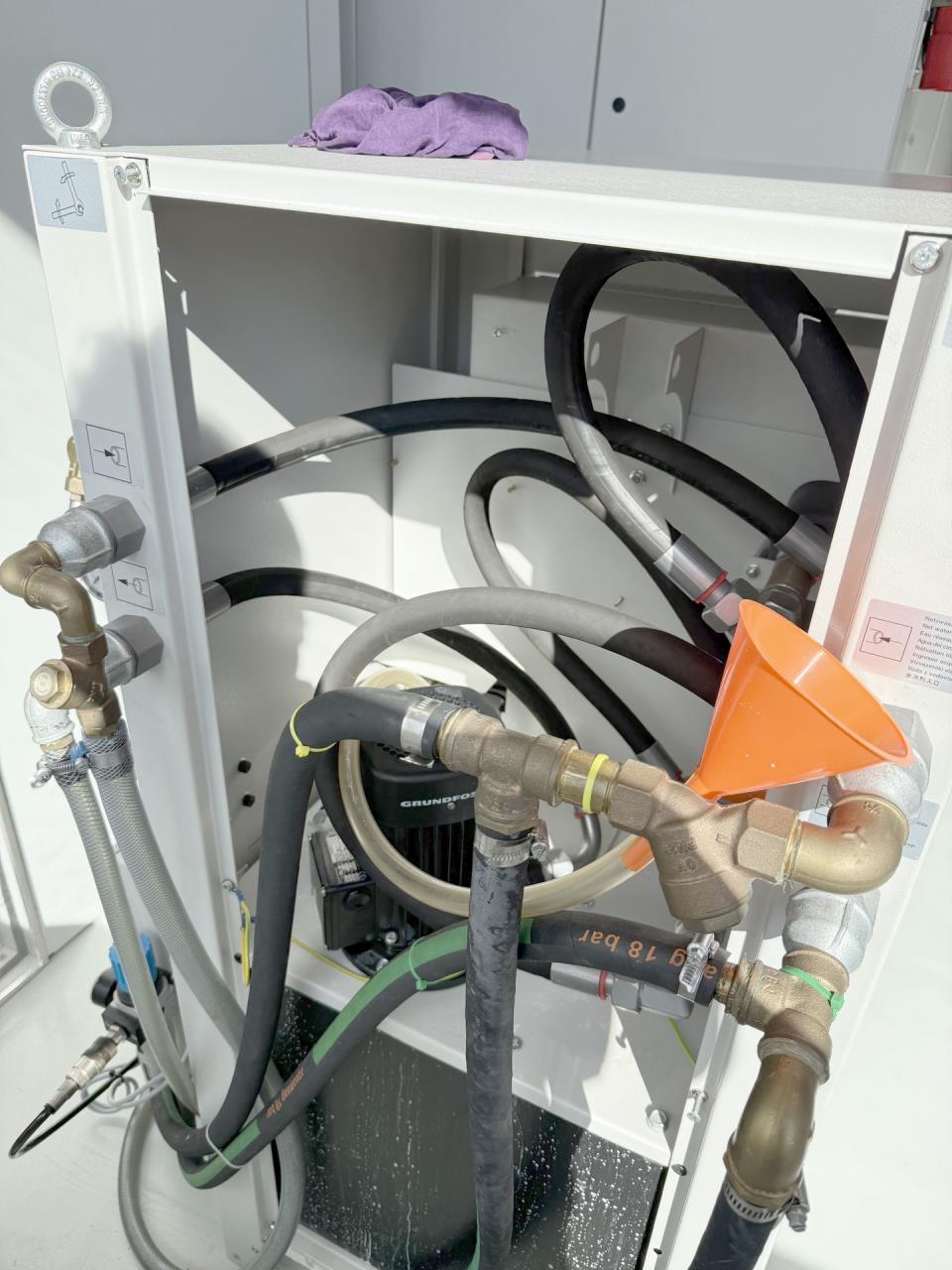

Coolant system

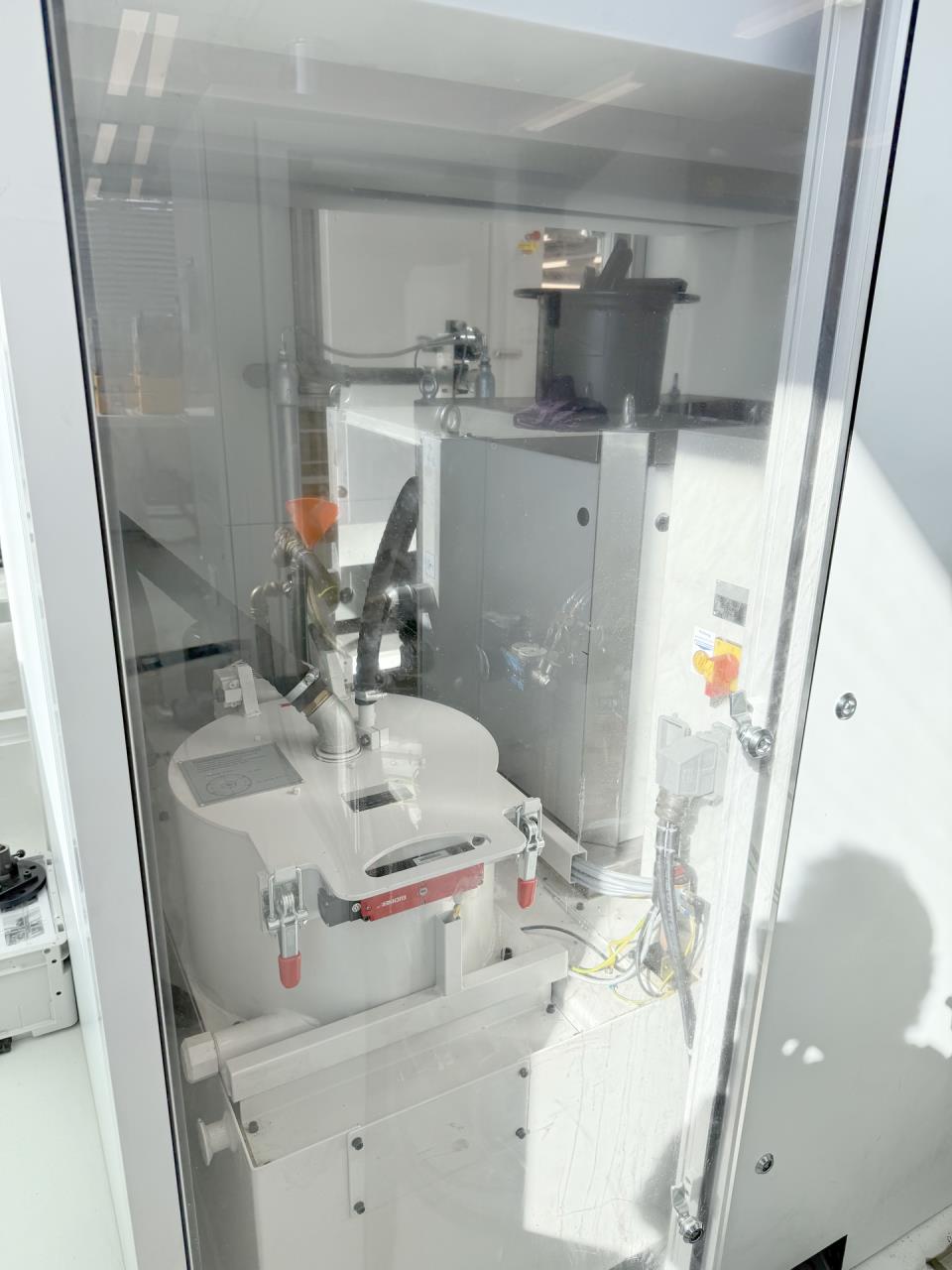

Additional coolant filter
Coolant through spindle (cts)
40 bar

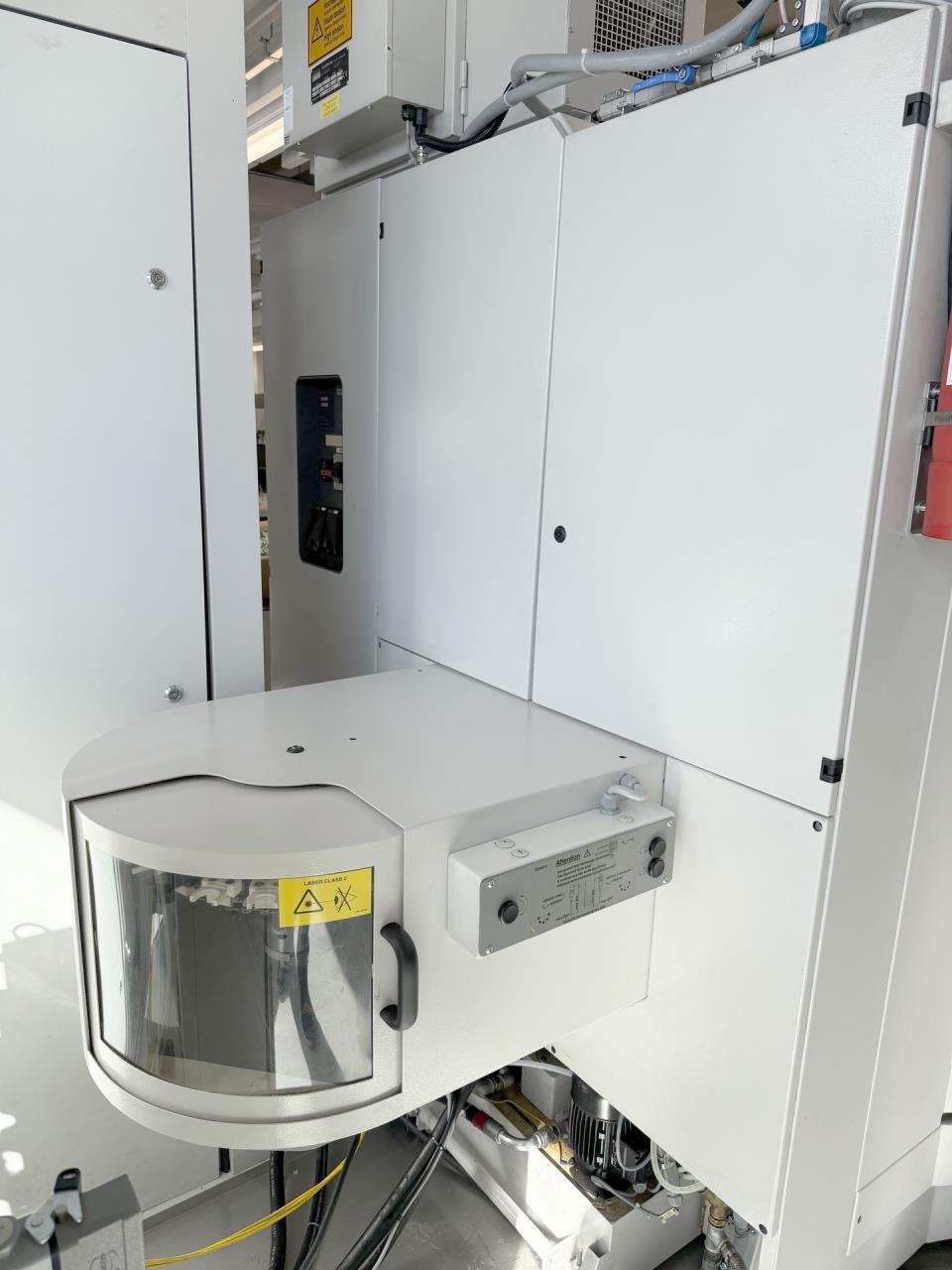

Linear workpiece magazine
Type
PH2/120
Oil mist extractor
Spindlecooling

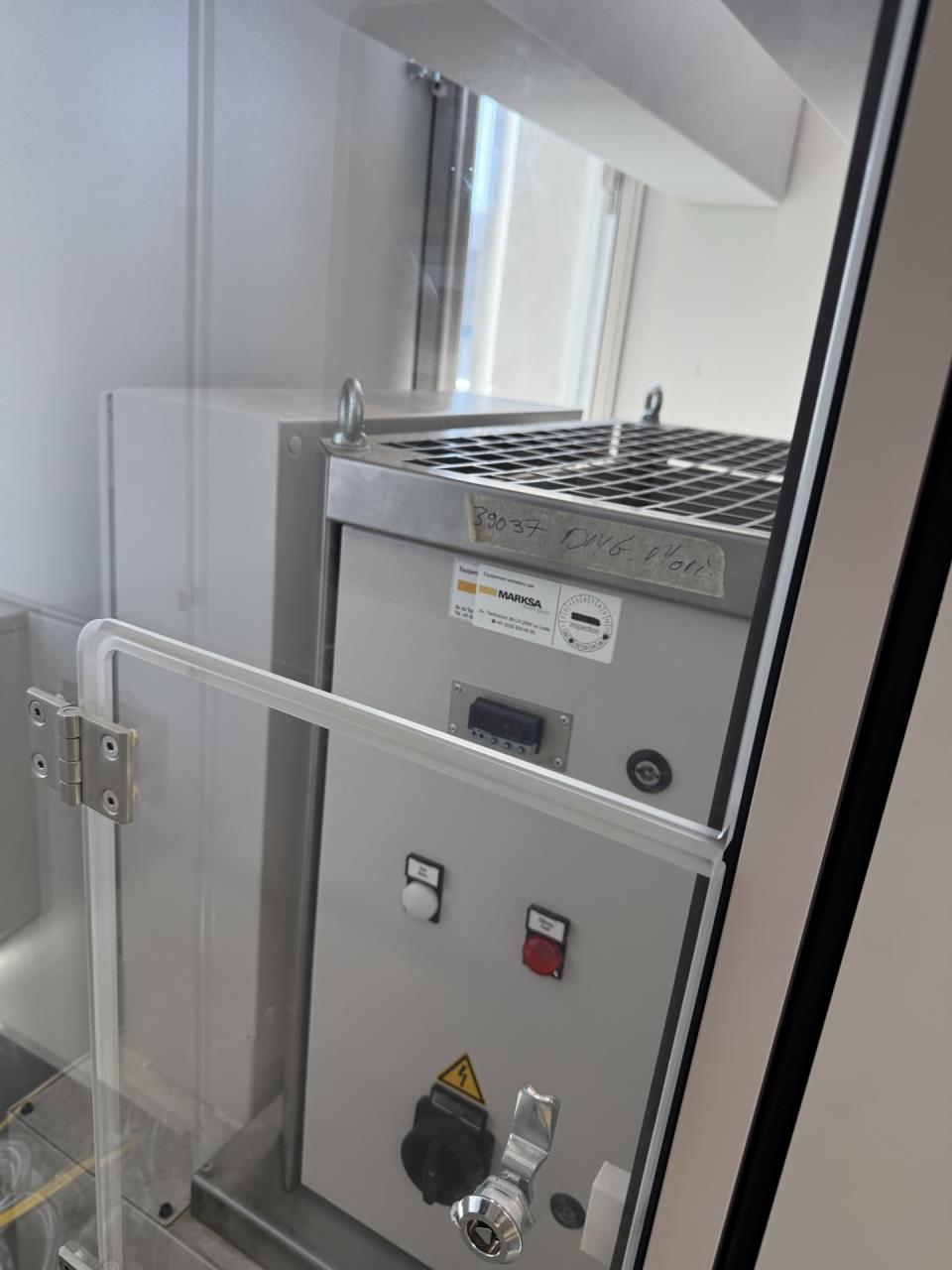

Switch cabinet Air conditioner
Technical specifications and pictures without guarantee.
