Technische Daten
Anzahl Achsen total
4
Tischlänge
6400 mm
Tischbreite
1000 mm
Max. Werkstückgewicht auf dem Tisch
1500 kg
Längsweg (X-Achse)
6000 mm
Querweg (Y-Achse)
1000 mm
Vertikalweg (Z-Achse)
1140 / 1200 mm
B-Achse Schwenkbereich
+/-90 °
Teilung des Fräskopfes (B)
0.001 °
Werkzeugmagazin Anzahl Werkzeugplätze
80
Werkzeugdurchmesser max.
100 mm
Durchmesser bei freien Nebenplätzen
180 mm
Maximale Werkzeuglänge
400 mm
Werkzeuggewicht max.
15 kg
Werkzeugwechselzeit
6 Sekunden
Werkzeugaufnahme: HSK-A
100
Spindeldrehzahl:
Stufenlos
von
45 U/min
bis
9000 U/min
Vorschübe:
Längs von
1 mm/min
bis
9999 mm/min
Quer von
1 mm/min
bis
9999 mm/min
Vertikal von
1 mm/min
bis
9999 mm/min
Eilgang: Längs
20 m/min
Eilgang: Quer
20 m/min
Eilgang: Vertikal
15 m/min
Anschluss an Druckluft
6 bar
Anschluss 50 Hz 3x
400 Volt
Spindelmotor
24 / 45 kW
Gesamtleistungsbedarf
80 kVA
Maschinengewicht ca.
42000 kg
Abmessungen Maschine:
Länge
11500 mm
Breite
4300 mm
Höhe
4500 mm
Diverses Zubehör:
Kühlmitteleinrichtung
Direktes Messsystem X-,Y und Z-Achse

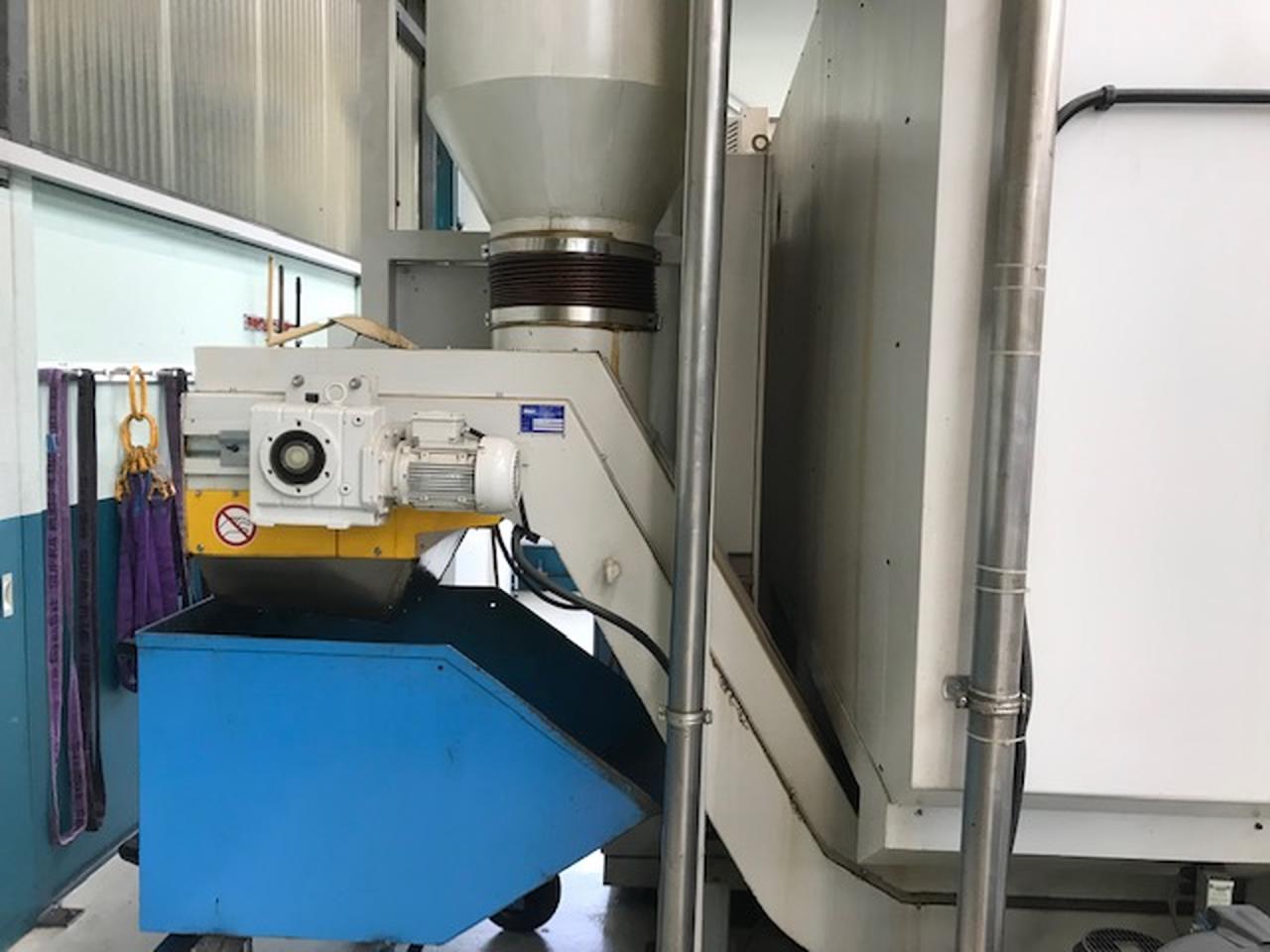

Späneförderer

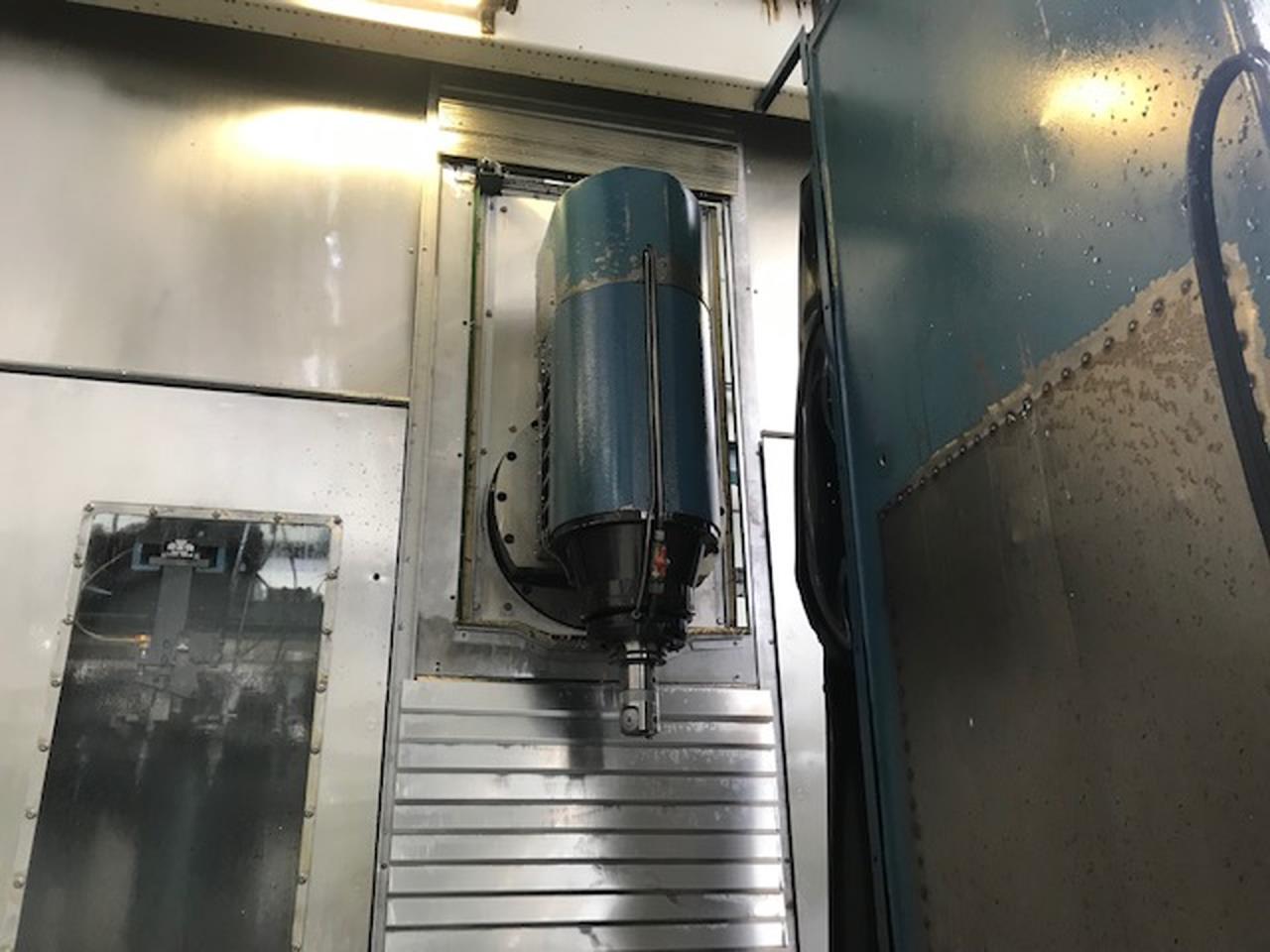

CNC Vertikalschwenkkopf
Kühlmittel-/ Nebelabsaugung
Technische Daten und Fotos unverbindlich.
