Technische Daten
Anzahl Achsen total
3

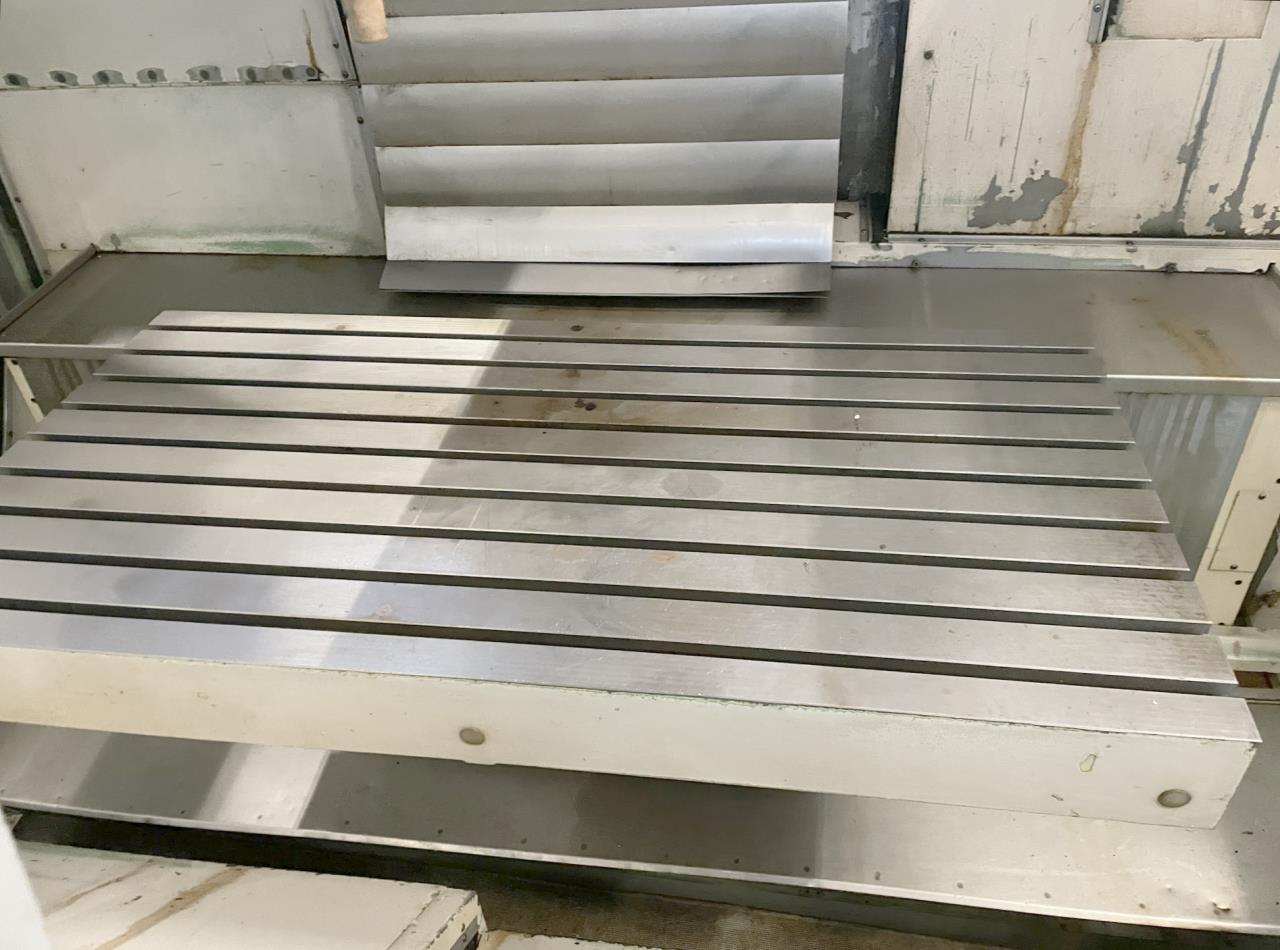

Tischlänge
1200 mm
Tischbreite
600 mm
Anzahl T-Nuten:
9
T-Nutenbreite
14H7 mm
Max. Werkstückgewicht auf dem Tisch
700 kg
Längsweg (X-Achse)
710 mm
Querbewegung (Y-Achse)
630 mm
Vertikalweg (Z-Achse)
500 mm
Distanz zwischen Vertikalspindel
und Tisch
65 - 565 mm
Spindeldrehzahlen:
Stufenlos
von
10 U/min
bis
6300 U/min

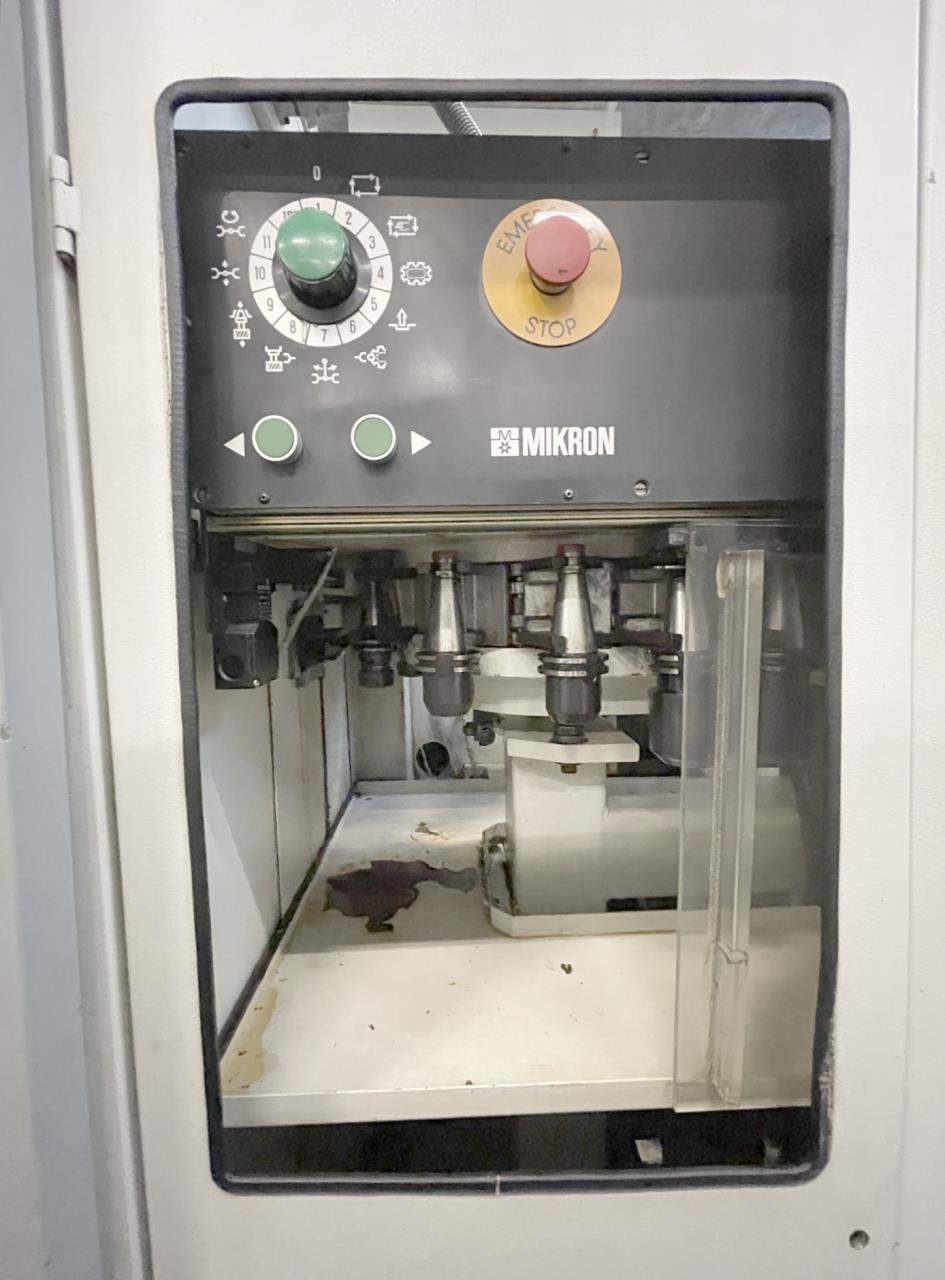

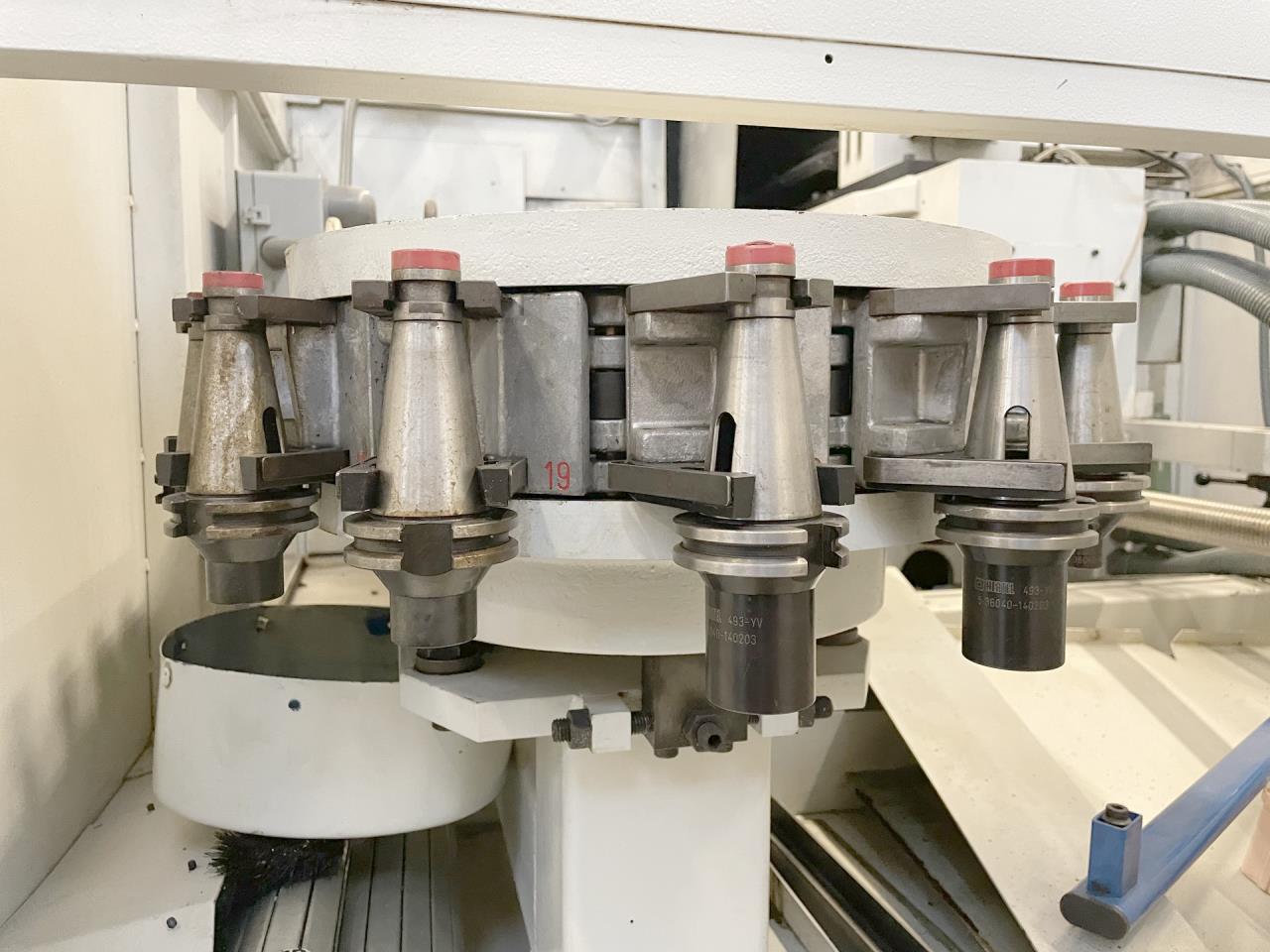

Werkzeugwechsler:
Anzahl Werkzeuge
40
Werkzeugaufnahme: ISO
40
Vorschübe (X, Y, Z)
2 - 4000 mm/min
Vorschübe:
Eilgang: Längs
10 m/min
Eilgang: Quer
10 m/min
Eilgang: Vertikal
8 m/min
Weg der Horizontalpinole
100 mm
Anschluss 50 Hz 3x
380 Volt
Frässpindelmotor
15 kW
Maschinengewicht ca.
7000 kg
Abmessungen Maschine:
Länge
3500 mm
Breite
2400 mm
Höhe
2400 mm
Diverses Zubehör:
Starrer Winkeltisch

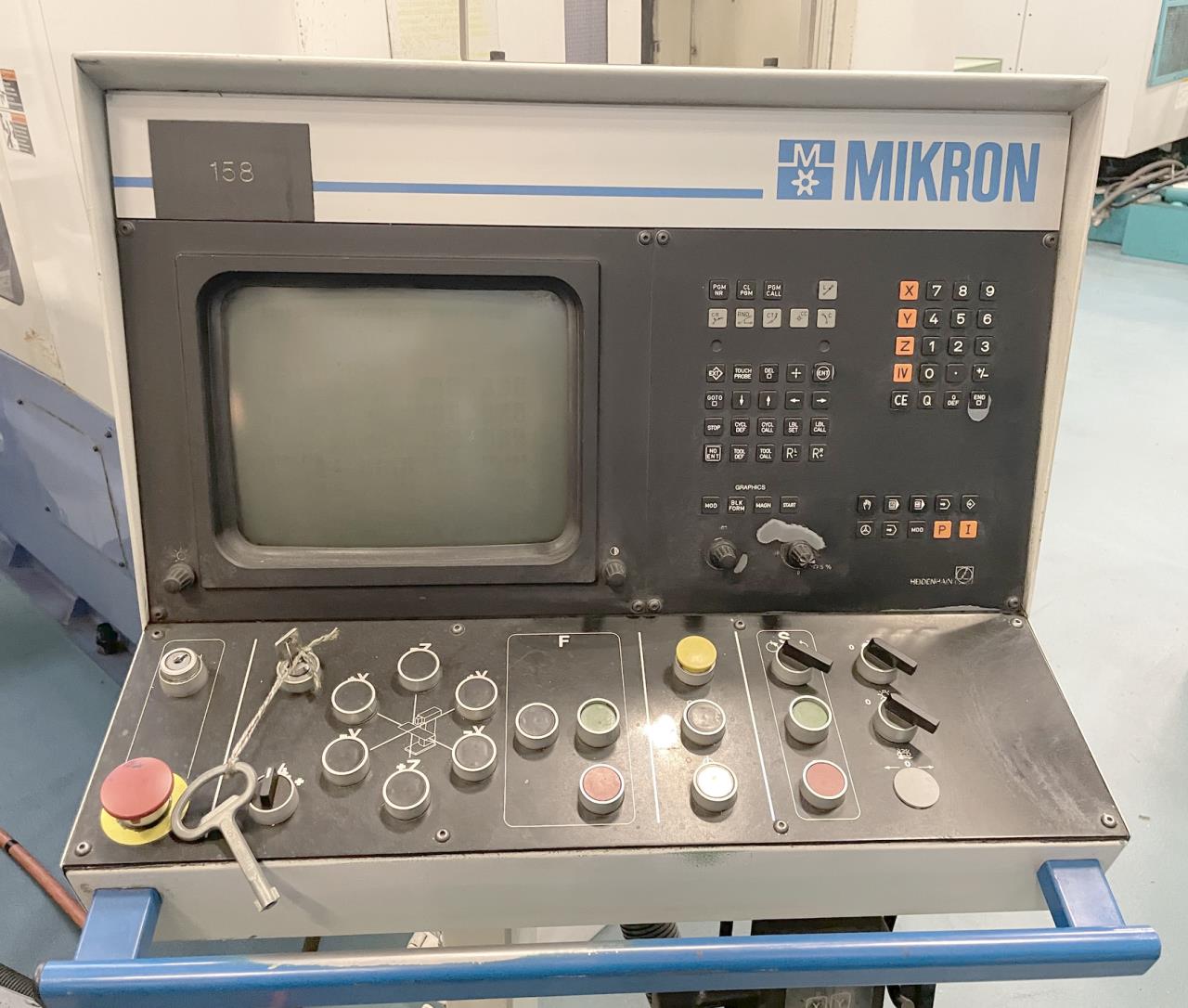

Elektronisches Handbedienpult
Hydraulische Werkzeugschnellspannung

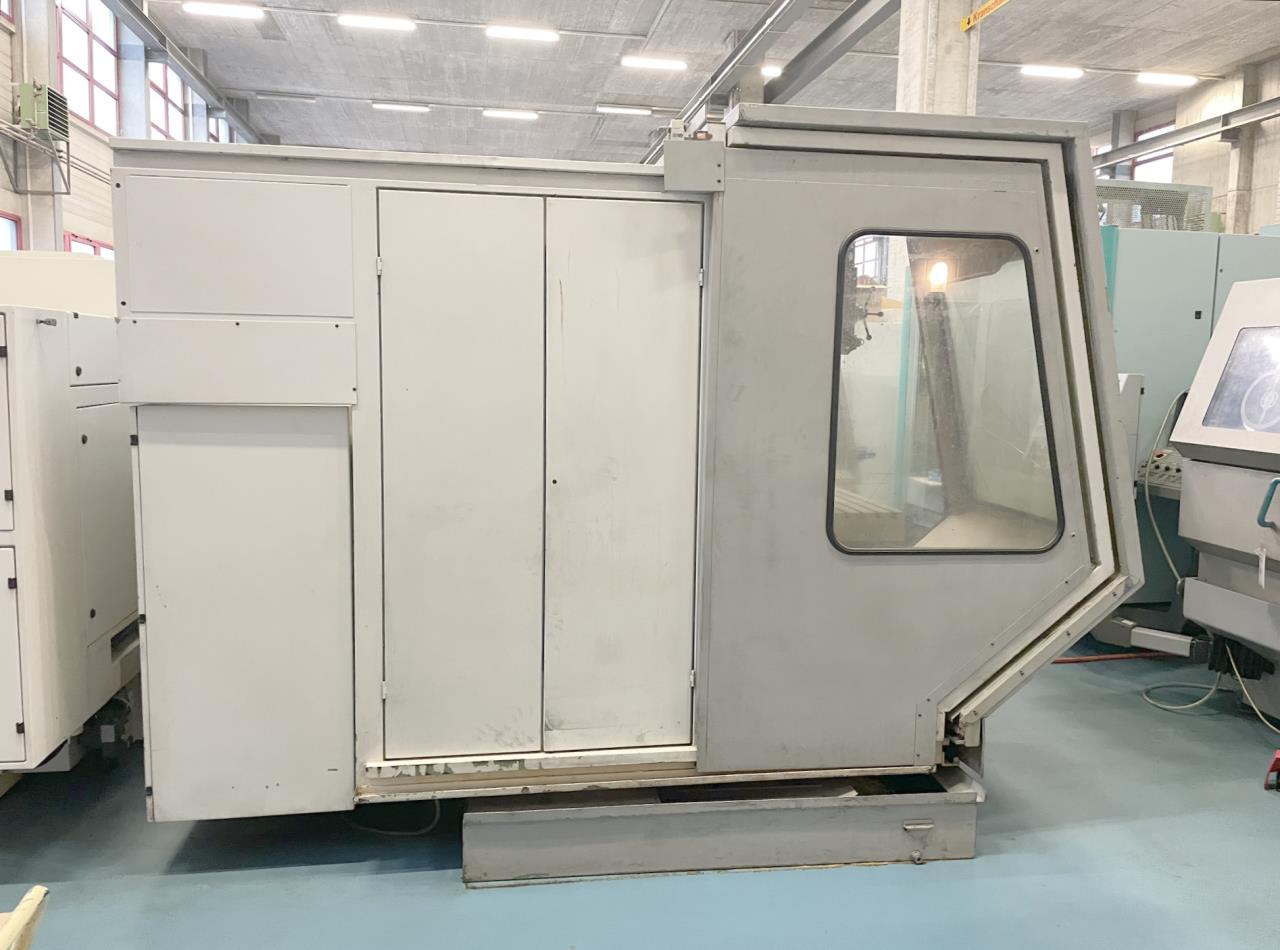

Spritzschutzkabine komplett
Satz Werkzeughalter (ohne Werkzeuge)
Kühlmitteleinrichtung
Technische Daten und Fotos unverbindlich.
