Dati technici
Numero di assi totale
5
Diametre della tavola circolare
190 mm
Peso mass. su tavola
10 kg
Corsa longitudinale (X-asse)
120 mm
Corsa trasversale (Y-assi)
120 mm
Corsa verticale (Z-Asse)
200 mm
Angolo di rotazione (axe-a)
-10 / +120 °
Asse C
360 °
Giri della tavola
150 g/min
Magazzino utensili numero di posti utensile
16
Diametro massimo del utensili max.
30 mm
Lunghezza massima del utensili
130 mm
Tempo medio da chip a chip
15 sec
Attaco cono mandrino: HSK
32
Velocità mandrino:
con variatore continuo
da
0 g/min
fino
40000 g/min
Avanzamenti di lavoro
10000 mm/min
Avanzamenti rapidi:
10 m/min
Collegamento aria compressa
6 bar
Collegamento 50 Hz 3x
400 Volti
Potenza installata totale
25 kVA
Peso della macchina circa
1800 kg
Dimensioni macchina:
Lunghezza
2400 mm
Larghezza
1600 mm
Altezza
1900 mm
Accessori diversi:
Sistema di bloccaggio a punto zero
EROWA

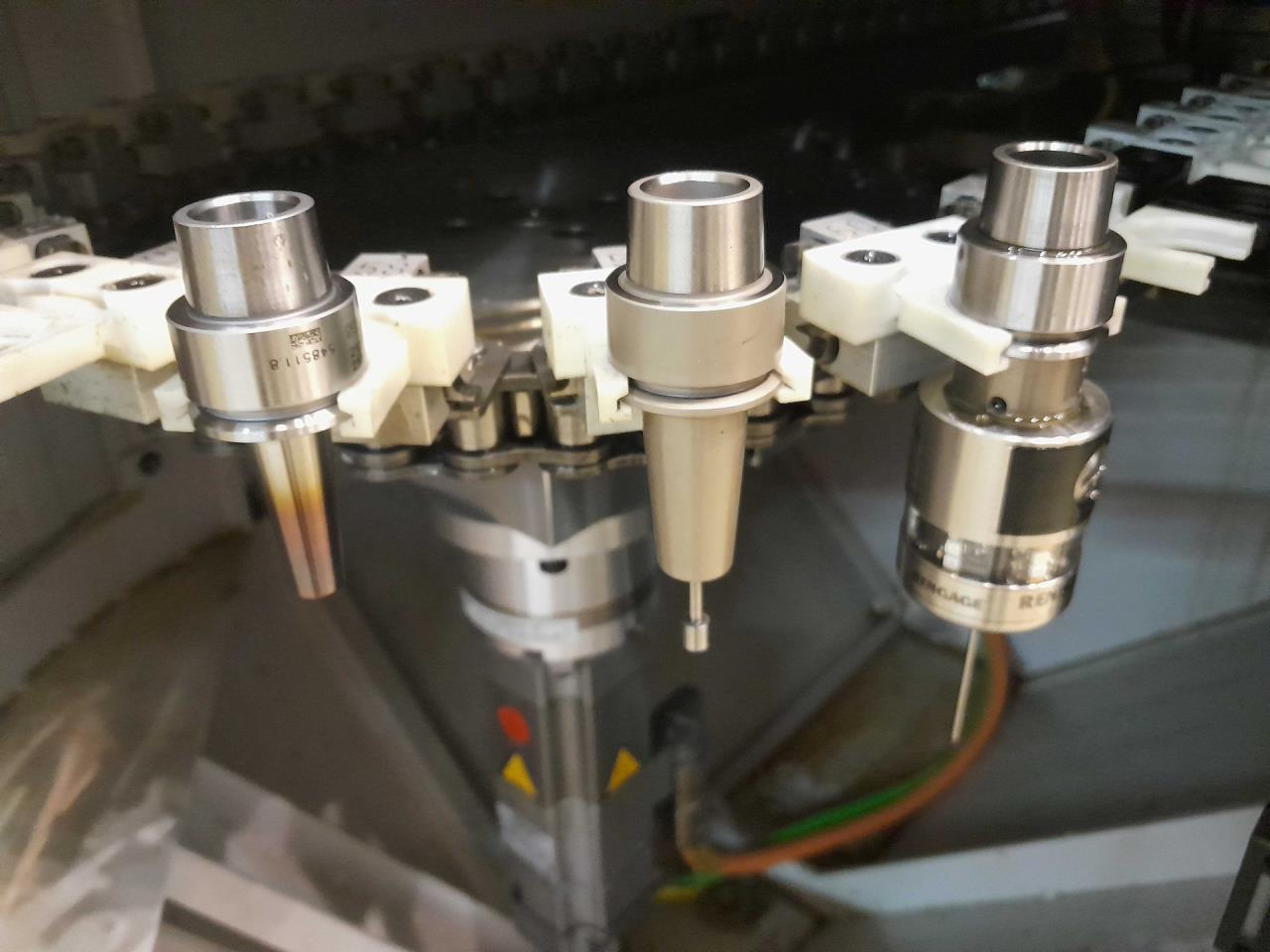

Set di portautensili
Refrigerazione
Filtro refrigerante aggiuntivo
Refrigerante centro mandrino
40 bar
Palpatore da lavoro Renishaw
Magazzino pezzi lineare
Tipo
PH2/120
Aspiratore nebbia d'olio (disoleatore)
Refrigerzione del mandrino

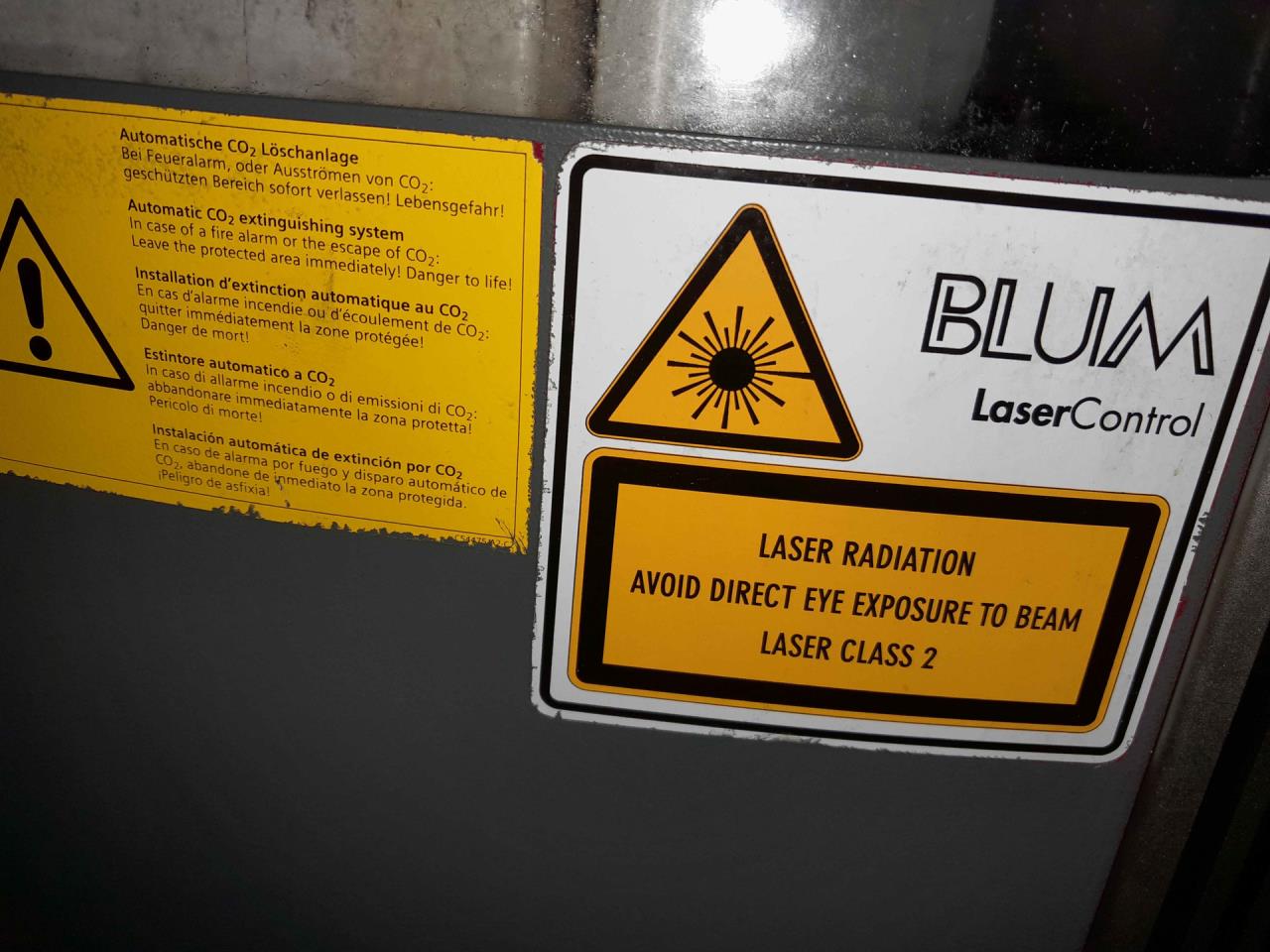

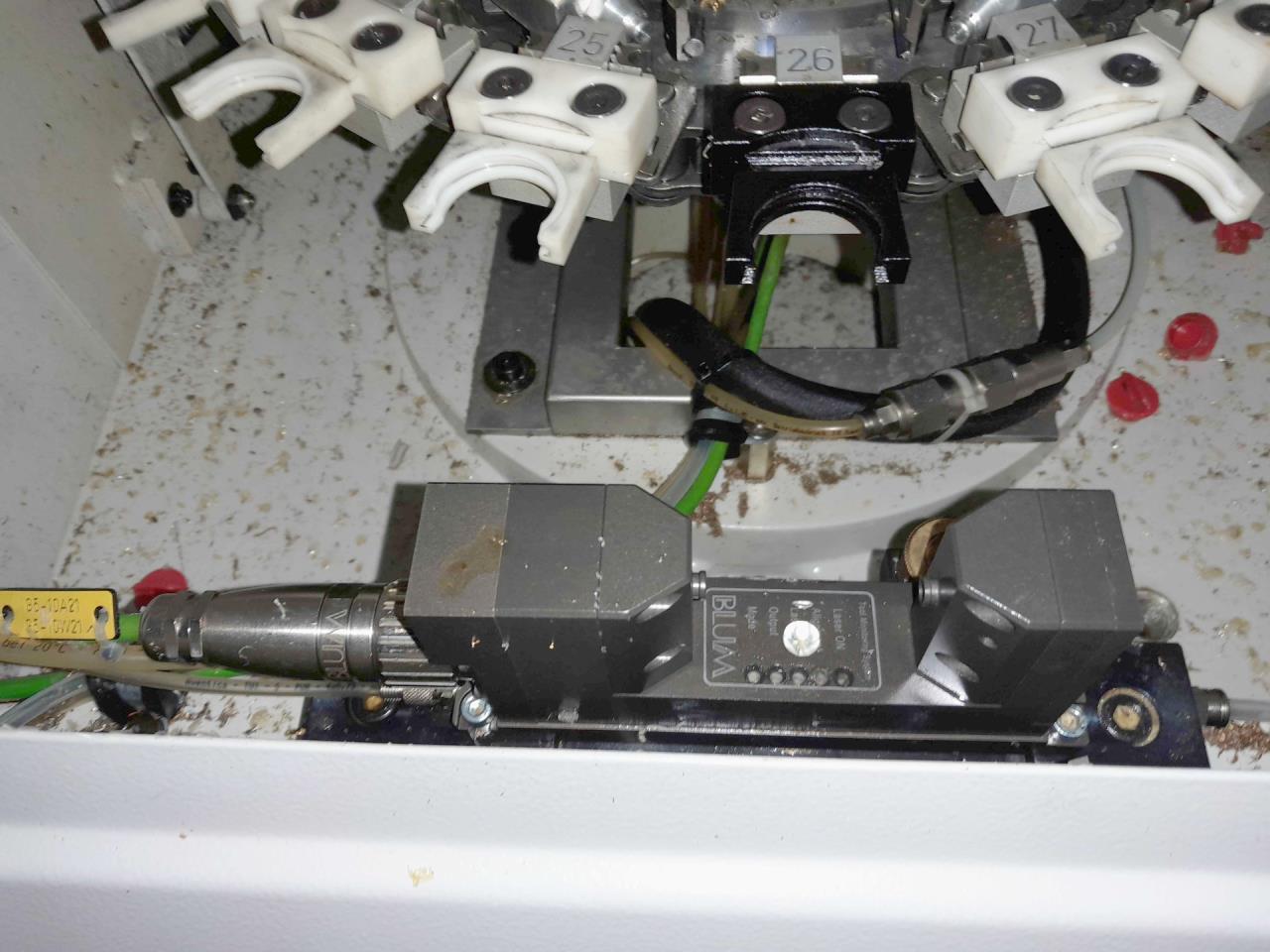

Misurazione laser degli utensili
BLUM

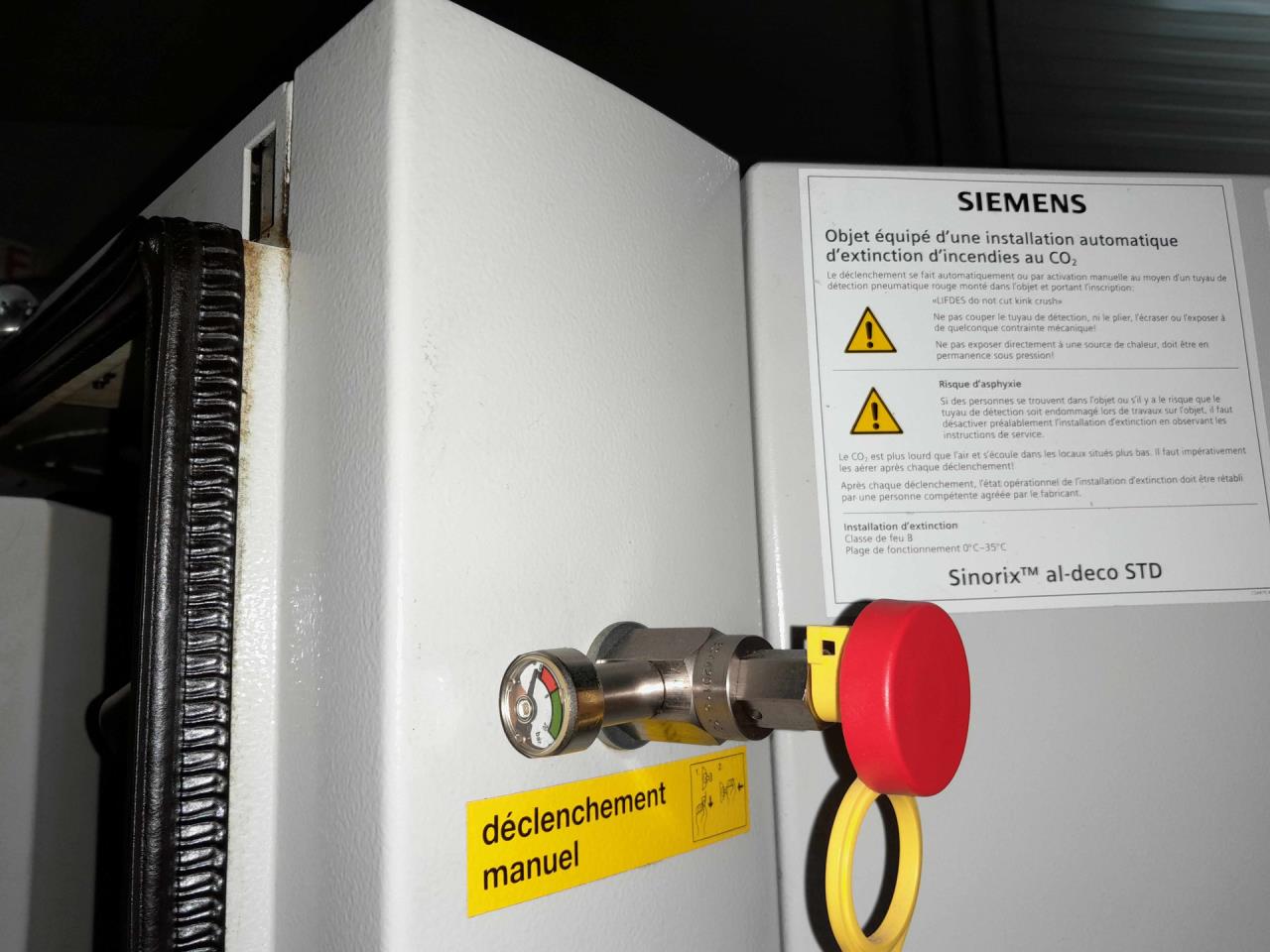

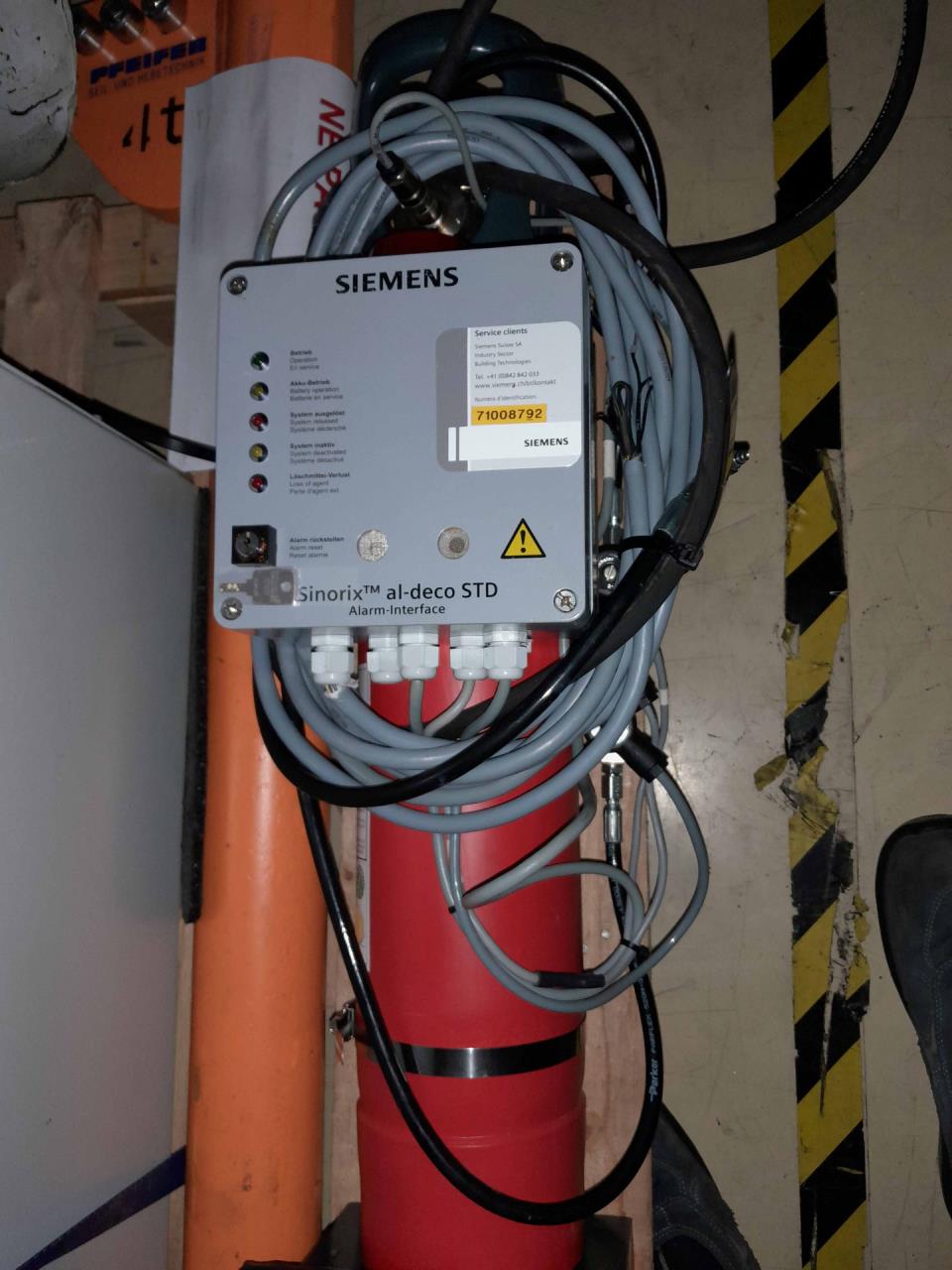

Impianto antincendio
Armadio elettrico Condizionatore d'aria
Dati tecnici e fotografie senza garanzia.
